📖 Cours – Les protocoles qu'on utilise tous les jours
Bac Pro CIEL – Première – E31 – S04
Important
Une idée à la fois. Réponds à la question avant de déplier la réponse.
🎯 À la fin de ce cours, tu sauras
- décrire DHCP, DNS, TCP, HTTP ;
- lire leurs messages dans un analyseur ;
- relier un service à son port ;
- expliquer la différence entre TCP et UDP.
1. DHCP : obtenir une adresse
🤔 Avant de lire : à ton avis ?
Un PC vient d'être branché. Il n'a pas d'adresse IP. Comment peut-il demander une adresse, alors qu'il ne peut pas encore envoyer de message « normal » ?
Voir la réponse
Il envoie un message à tout le réseau (diffusion), avec l'adresse source 0.0.0.0 : « Y a-t-il un serveur DHCP ? ». Le serveur répond.
💡 L'idée
Les quatre messages s'appellent DORA : Discover, Offer, Request, ACK. Le serveur donne aussi le masque, la passerelle, le DNS et la durée du bail.

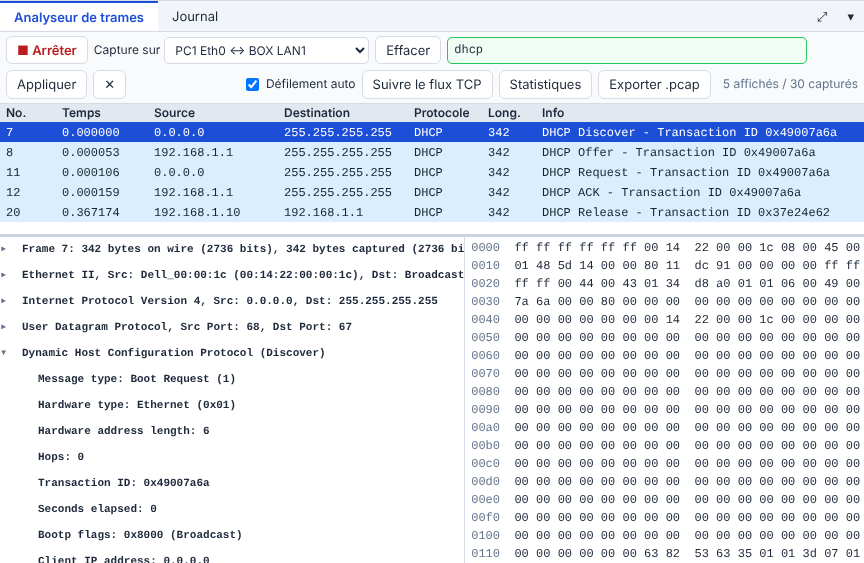

Les 4 messages DORA dans l'analyseur (UDP 68 → 67). Release : le client rend son adresse.
✅ Vérifie que tu as compris
Pourquoi la requête Discover est-elle envoyée en diffusion (255.255.255.255) ?
Voir la réponse
Parce que le client ne connaît ni l'adresse du serveur, ni la sienne. Il lance un appel à tout le segment ; seul un serveur DHCP répondra.
2. DNS : traduire un nom en adresse
🤔 Avant de lire : à ton avis ?
Pour ouvrir www.exemple.fr, ton PC doit connaître l'adresse IP du site. Qui la lui donne ? Où ton PC trouve-t-il l'adresse de ce serveur ?
Voir la réponse
Un serveur DNS la lui donne. Son adresse est fournie par le DHCP (voir §1 : « DNS » dans l'ACK). À la maison, c'est souvent la box qui relaie la question.
💡 L'idée

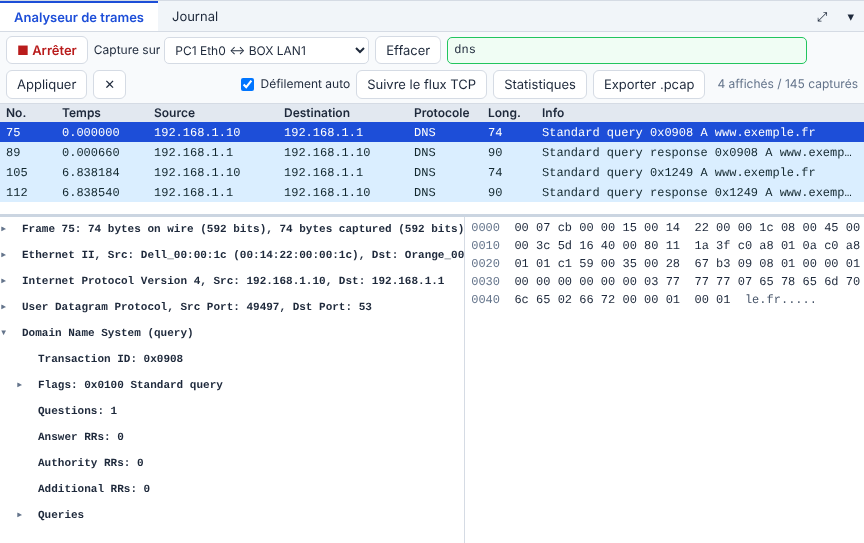

| Élément | Valeur dans l'exemple |
|---|---|
| Requête (PC → DNS) | Standard query A www.exemple.fr, UDP, port 53 |
| Réponse (DNS → PC) | Standard query response … A 198.51.100.80 |
| Type A | Enregistrement « nom → adresse IPv4 » |
Note
Autres types : AAAA (nom → IPv6), MX (serveur de messagerie), CNAME (alias), PTR (adresse → nom).
✅ Vérifie que tu as compris
La réponse DNS dit A 198.51.100.80. Que fait le PC ensuite ?
Voir la réponse
Il ouvre une connexion TCP vers 198.51.100.80 (port 80) puis demande la page. Sans DNS, pas de connexion : c'est pourquoi une panne DNS se voit par « le ping de l'adresse marche, pas celui du nom ».
3. TCP, UDP et les ports
🤔 Avant de lire : à ton avis ?
Sur ton PC, un navigateur, un lecteur de musique et une messagerie utilisent le réseau en même temps. Comment les messages qui arrivent savent-ils à quel programme ils sont destinés ?
Voir la réponse
Grâce au port : un numéro de 0 à 65 535, comme un numéro d'appartement dans un immeuble (l'adresse IP est l'adresse de l'immeuble).
💡 L'idée
| TCP | UDP | |
|---|---|---|
| Principe | On ouvre une connexion, on vérifie que tout est arrivé | On envoie sans vérifier |
| Fiabilité | Oui (accusés, renvoi) | Non |
| Vitesse | Un peu plus lent | Rapide |
| Usage | Web, mail, SSH, fichiers | DNS, DHCP, voix, vidéo |
Ports à connaître :
| Service | Port | Transport |
|---|---|---|
| HTTP | 80 | TCP |
| HTTPS | 443 | TCP |
| SSH | 22 | TCP |
| Telnet | 23 | TCP |
| DNS | 53 | UDP (et TCP) |
| DHCP | 67 (serveur) / 68 (client) | UDP |
| FTP | 21 | TCP |
| SMTP (envoi mail) | 25 | TCP |
Tip
Le client prend un port aléatoire élevé (ex. 49499) ; le serveur écoute sur un port connu (ex. 80).
✅ Vérifie que tu as compris
Pourquoi le DNS préfère-t-il UDP à TCP ?
Voir la réponse
Une question DNS est très courte (un message, un message de réponse) : ouvrir une connexion TCP serait plus long que la question elle-même. Si la réponse se perd, le client redemande.
4. HTTP : demander une page
🤔 Avant de lire : à ton avis ?
Une fois la connexion TCP ouverte, comment le navigateur dit-il quelle page il veut ?
Voir la réponse

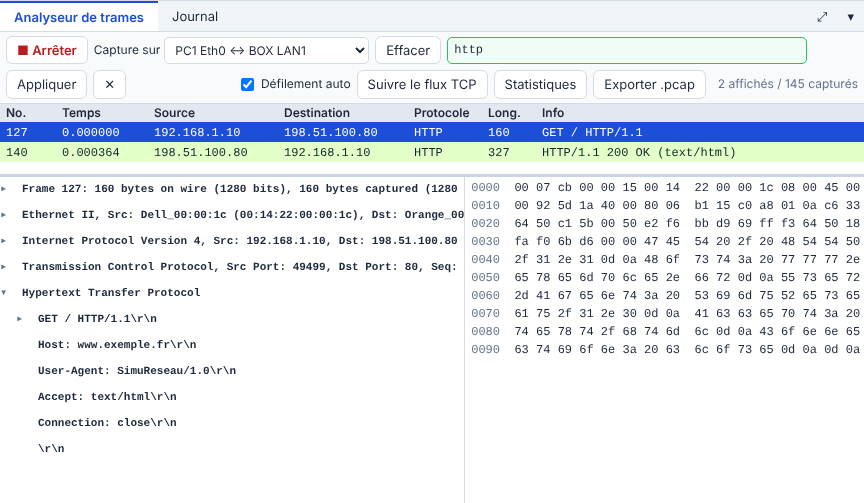

Il envoie du texte : GET / HTTP/1.1 suivi de Host: www.exemple.fr. Le serveur répond HTTP/1.1 200 OK puis la page.
💡 L'idée

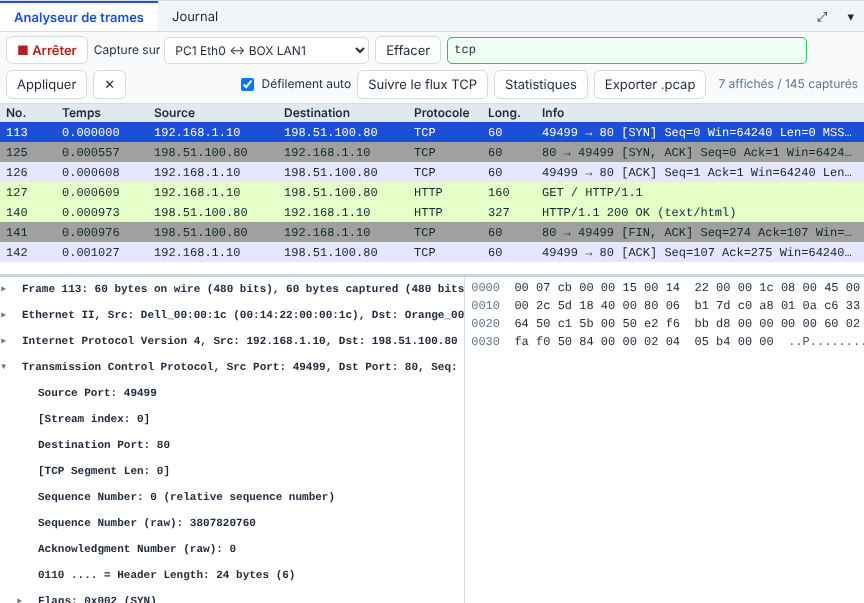

SYN → SYN-ACK → ACK, puis GET, 200 OK, FIN.
Le texte de la requête est lisible : HTTP n'est pas chiffré. En HTTPS (port 443), il est chiffré.
| Code de réponse | Signification |
|---|---|
| 200 | OK, voici la page |
| 301 / 302 | La page a changé d'adresse |
| 404 | Page introuvable |
| 500 | Erreur du serveur |
✅ Vérifie que tu as compris
Tu vois sur une capture : SYN, SYN-ACK, ACK, GET, 200 OK. Quel est le protocole de transport ? Quel est le protocole applicatif ?
Voir la réponse
Transport : TCP (la poignée de main). Application : HTTP (GET, 200 OK).
🚀 Pour aller plus loin : tester un port sous Windows
Sous Windows (PowerShell), Test-NetConnection 192.168.1.10 -Port 443 dit si le port 443 répond sur le serveur. C'est un test de couche transport, plus précis qu'un simple ping.
📌 Vocabulaire
| Mot | Définition |
|---|---|
| DORA | Discover, Offer, Request, ACK : les 4 messages DHCP |
| Bail | Durée pendant laquelle une adresse est prêtée |
| Enregistrement A | Association nom → adresse IPv4 |
| Port | Numéro qui désigne un service sur une machine |
| Poignée de main (3-way handshake) | SYN, SYN-ACK, ACK |
| HTTP / HTTPS | Protocole du web / sa version chiffrée |
🏁 Retiens l'essentiel
- DHCP : DORA, UDP 67/68, diffusion au début.
- DNS : nom → adresse, UDP 53.
- TCP : on ouvre (SYN, SYN-ACK, ACK) puis on dialogue ; UDP : on envoie.
- HTTP :
GETpuis200 OK, en clair sur le port 80.
➡️ Suite : le TP.
