🛠️ TP – Installer l'atelier (projet A1, partie 1)

Bac Pro CIEL – Seconde – E31 – S16 – binôme

Note

Mission. Tu es technicien chez un prestataire informatique. Menuiserie Durand t'a confié l'installation de son réseau. Tu as le cahier des charges. Aujourd'hui : concevoir, maquetter dans le simulateur, puis partager dossier et imprimante. La recette et la démonstration suivent en S17 et S18.

Temps prévu : 3 h 30. Prérequis : cours S16 lu.

Binôme : __ / ____

Étape A – Le schéma réseau (≈ 30 min)

Sur une feuille (ou un logiciel de dessin), dessine le schéma réseau :

  • les équipements : box, switch, 4 postes, imprimante, borne Wi-Fi, Internet ;
  • les liens (traits) entre eux ;
  • le nom de chaque équipement.

✅ Point de contrôle : ton schéma a 7 liens câblés entre équipements de l'atelier (+ le lien vers Internet). Chaque équipement porte un nom.

❓ Pourquoi la borne Wi-Fi est-elle branchée sur la box et non sur le switch ? (Réponse dans le cours : isolation du réseau invité.) ____

Étape B – Plan d'adressage et câbles (≈ 30 min)

B1. Le plan d'adressage

Équipement Nom Adresse IP Masque Passerelle Fixe / DHCP
Box BOX 192.168.1.1 /24 – Fixe
Poste 1 PC1 /24 192.168.1.1 DHCP
Poste 2 PC2 /24 192.168.1.1 DHCP
Poste 3 PC3 /24 192.168.1.1 DHCP
Poste 4 PC4 /24 192.168.1.1 DHCP
Imprimante IMP1 /24 192.168.1.1
Borne Wi-Fi AP1 /24

(Remplis les adresses des postes après la maquette : le DHCP les donne.)

❓ Quelle adresse donnes-tu à l'imprimante ? Pourquoi hors plage DHCP ? ____

B2. Les longueurs de câbles

Avec le plan du local, calcule la longueur de câble du coin technique vers chaque équipement (méthode du cours §2).

Lien Distance au sol Montée + descente Marge 10 % Longueur Câble choisi
Switch → Poste 1
Switch → Poste 4
Switch → Imprimante

✅ Point de contrôle : aucune longueur ne dépasse 90 m et tu as arrondi au câble standard supérieur (2, 3, 5, 10, 15, 20 m).

Étape C – La maquette dans le simulateur (≈ 45 min)

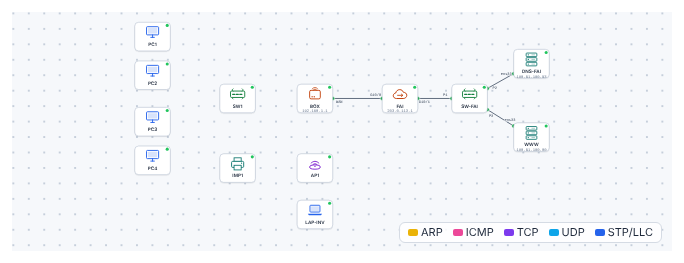

  1. Ouvre le simulateur, puis charge projet-a1-depart.json.

Équipements posés, non câblés

  1. Câble les équipements selon ton schéma :
  2. SW1 (port 1) ↔ BOX (LAN 1) ; PC1 à PC4 sur les ports 2 à 5 de SW1 ; IMP1 sur le port 6.
  3. AP1 sur BOX (LAN 2).
  4. Configure :
  5. Les 4 postes : DHCP (onglet Configuration IP).
  6. IMP1 : adresse fixe 192.168.1.150, masque /24, passerelle 192.168.1.1.
  7. AP1 : SSID ATELIER-INVITES, sécurité WPA2, clé solide de ton choix.
  8. LAP-INV (portable invité) : se connecter à ATELIER-INVITES.
  9. Teste (marche par marche, comme en S15) :
Test Résultat attendu Fait ✔
Chaque poste a une adresse 192.168.1.x oui
PC1 : ping 192.168.1.150 4 réponses
PC4 : ping 192.168.1.150 4 réponses
PC3 : ouvrir http://www.exemple.fr page affichée
LAP-INV : adresse 192.168.1.x oui
LAP-INV : ouvrir http://www.exemple.fr page affichée

✅ Point de contrôle : les 6 tests sont ✔. Sinon : applique l'échelle du diagnostic (S15).

Warning

Limite du simulateur. Le simulateur ne sépare pas le réseau invité du réseau interne : ici, LAP-INV pourrait atteindre l'imprimante. Sur la vraie box, le réseau invité est isolé. Note-le dans ton dossier.

Étape D – Partager un dossier et l'imprimante (≈ 45 min, postes réels)

Suis la fiche guidée : partage Windows :

  • créer les comptes direction et atelier ;
  • créer et partager le dossier Commandes ;
  • régler les droits : direction = modifier, atelier = lire ;
  • ajouter l'imprimante réseau sur un poste (par son adresse IP) ;
  • tester avec chaque compte.

✅ Point de contrôle : avec le compte atelier, je lis mais je ne peux pas effacer ; avec direction, je peux modifier.

Étape E – Le dossier avance (≈ 15 min)

Dans ton dossier (à garder pour S17), glisse :

  • le schéma (étape A) ;
  • le plan d'adressage complété (étape B) ;
  • la liste des câbles (étape B2) ;
  • les réglages de la maquette (étape C).

🏁 Grille d'avancement (fin de séance)

Jalon Fait À reprendre
Schéma complet et nommé
Plan d'adressage sans conflit
Longueurs de câbles justifiées
Maquette : 6 tests ✔
Partage de dossier + droits testés
Imprimante ajoutée sur un poste
Mon auto-évaluation 😟 🙂 😀
Je sais lire un cahier des charges
Je sais construire un plan d'adressage
Je sais câbler et configurer la maquette
Je sais régler des droits de partage

🔍 Dépannage

Symptôme Cause probable Que faire
Un poste en 169.254.x.x Câble / DHCP Vérifier SW1↔BOX, câble du poste
ping de l'imprimante KO IP fixe fausse Revoir adresse et masque d'IMP1
LAP-INV ne se connecte pas SSID ou clé Vérifier orthographe et majuscules
Dossier invisible depuis un autre poste Découverte du réseau désactivée Voir la fiche de partage

Tip

Passeport d'autonomie : ligne « Réaliser un petit réseau complet et le documenter » → guidé ✔ (à valider en S18).

➡️ Mission en entreprise : compléter le schéma et le tableau d'adressage.
