🌐 TP simulateur – Qui suis-je sur le réseau ?

Bac Pro CIEL – Seconde – E31 – S06 – binôme – 35 min

Note

Mission. Deux ordinateurs sont reliés à un switch dans le simulateur réseau (hors ligne). Tu vas utiliser le terminal de chacun pour te présenter et t'adresser à l'autre.

🧰 Préparation

  1. Ouvre le simulateur réseau dans ton navigateur (fonctionne sans Internet).
  2. Clique sur Ouvrir et choisis le fichier tp/s06-terminal-reseau.json.
  3. Tu vois :

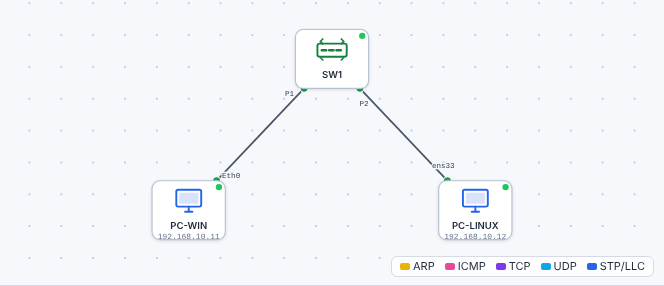

Départ du TP : deux PC reliés à un switch

Double-clique sur un poste pour ouvrir son terminal.

🔎 Partie 1 – Qui suis-je ?

Dans le terminal de PC-WIN (Windows) puis de PC-LINUX (Linux), tape les commandes et complète :

Commande Windows (PC-WIN) Linux (PC-LINUX)
hostname
ipconfig (Windows) / ip a (Linux) → adresse IP
Masque (Windows) / /24 (Linux)
Carte réseau (nom)

❓ Les deux postes ont-ils la même adresse IP ? Pourquoi serait-ce un problème ?

Aide

Non : chaque machine doit avoir une adresse unique sur le réseau, comme chaque maison a son numéro dans une rue. Deux machines avec la même adresse se « perdent » mutuellement le courrier (on le verra en S11).

🔎 Partie 2 – Qui répond ?

  1. Depuis PC-WIN : ping 192.168.10.12. Que lit-on ? ____
  2. Depuis PC-LINUX : ping -c 4 192.168.10.11. ____
  3. Combien de paquets envoyés ? reçus ? perdus ? ____

✅ Point de contrôle : les deux ping répondent.

🔎 Partie 3 – Et si le câble est débranché ?

  1. Dans le simulateur, clique sur le câble entre PC-LINUX et SW1, puis supprime-le (bouton Supprimer).
  2. Relance ping 192.168.10.12 depuis PC-WIN. Que se passe-t-il ? ____
  3. Rebranche : bouton Câble, relie PC-LINUX (ens33) au switch. Refais le ping.

❓ Que viens-tu de comprendre sur le lien entre câble et ping ? ____

Aide

Sans câble, la machine ne peut plus recevoir ni répondre : le ping échoue (« Délai d'attente dépassé » ou « Hôte de destination inaccessible »). Le ping vérifie toute la chaîne : câble, carte réseau, adresses. C'est le premier test d'un dépannage.

🏁 Bilan

Mon auto-évaluation 😟 🙂 😀
Je sais ouvrir un terminal et lire le prompt
Je sais afficher mon adresse IP (Windows et Linux)
Je sais utiliser ping et lire le résultat

➡️ Termine par ta fiche mémo.
