🛠️ TP – La PME Rivière : routage entre VLAN
Bac Pro CIEL – Terminale – E31 – S05 – binôme, on échange les rôles à chaque partie
Note
Mission. La PME Rivière a trois services : Comptabilité (VLAN 10), Commercial (VLAN 20), Serveurs (VLAN 30), répartis sur deux switches. Les postes sont déjà adressés, mais rien ne communique. Tu configures les VLAN, les trunks et le routage, tu filtres compta ↔ commercial, puis tu dépannes une version cassée.
Temps prévu : 3 h 30. Prérequis : cours S05 lu ; aide-mémoire.
Binôme : __ / ____

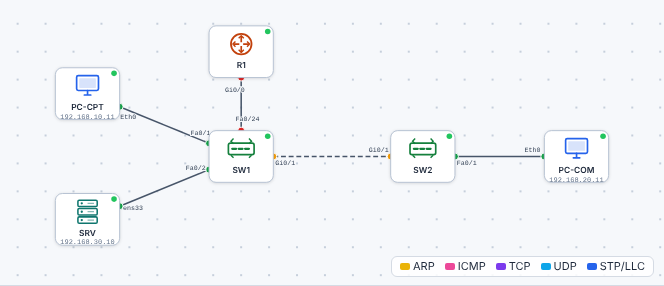

Ouvre le simulateur, puis Ouvre t05-intervlan.json.
| Équipement | VLAN | Adresse | Passerelle | Branché sur |
|---|---|---|---|---|
PC-CPT |
10 | 192.168.10.11/24 | 192.168.10.1 | SW1 Fa0/1 |
SRV |
30 | 192.168.30.10/24 | 192.168.30.1 | SW1 Fa0/2 |
PC-COM |
20 | 192.168.20.11/24 | 192.168.20.1 | SW2 Fa0/1 |
R1 |
– | .1 de chaque réseau | – | SW1 Fa0/24 (trunk) |
| Liaison SW1 – SW2 | – | – | – | Gi0/1 de chaque switch (trunk) |
Partie A – Constater avant d'agir (≈ 10 min)
| Test | Résultat attendu avant configuration | Résultat |
|---|---|---|
PC-CPT → ping 192.168.30.10 |
? | |
PC-COM → ping 192.168.20.1 |
? |
Tip
Écris ce que tu prévois avant de lancer : si tu te trompes, c'est que tu as quelque chose à apprendre.
Partie B – Les VLAN et les trunks (≈ 40 min)
- Sur SW1 et SW2 : crée les VLAN 10, 20, 30 avec un nom, place les ports d'accès (voir le tableau).
- Configure les trunks : SW1
Fa0/24(vers le routeur),Gi0/1des deux switches.
✅ Points de contrôle :
- show vlan brief sur chaque switch ;
- show interfaces trunk : les deux trunks sont on, VLAN 1,10,20,30 autorisés.
❓ Pourquoi crée-t-on les VLAN 20 et 30 sur SW1 alors qu'aucun poste n'y est en VLAN 20 ? __
Partie C – Le routeur : sous-interfaces (≈ 40 min)
Sur R1 : configure gi0/0 et trois sous-interfaces (.10, .20, .30) avec les bonnes encapsulations et les passerelles.
✅ Points de contrôle :
- show ip interface brief : Gi0/0, Gi0/0.10, .20, .30 en up/up ;
- show ip route : trois lignes C ;
- PC-CPT → ping 192.168.30.10 ✓ ; PC-COM → ping 192.168.30.10 ✓ ; PC-CPT → ping 192.168.20.11 ✓.
Que lis-tu dans show ip route ? Combien de réseaux connectés ? Par quelles sous-interfaces ? __
Partie D – Les règles d'accès (≈ 30 min)
Exigence de la direction : « Aucun échange entre le commercial et la comptabilité, dans les deux sens. Le commercial et la compta peuvent tous deux utiliser le serveur. »
- Écris l'ACL
COMMERCIAL-IN(cours §4) et pose-lainsur la sous-interface du VLAN 20. - Teste :
| Test | Attendu | Obtenu |
|---|---|---|
PC-COM → ping 192.168.10.11 |
✗ | |
PC-CPT → ping 192.168.20.11 |
✗ (pourquoi ?) | |
PC-COM → ping 192.168.30.10 |
✓ | |
PC-CPT → ping 192.168.30.10 |
✓ |
show access-lists: lis les « matches ».
❓ Pourquoi le ping de la compta vers le commercial échoue-t-il alors que l'ACL ne bloque que le commercial → compta ? __
💡 Aide
La compta envoie la requête : elle arrive au commercial. Mais la réponse du commercial est émise par le VLAN 20 : elle entre dans le routeur par Gi0/0.20, où l'ACL la bloque. Une ACL sans état ne sait pas que c'est une réponse.
Partie E – Avec un switch de niveau 3 (≈ 45 min)

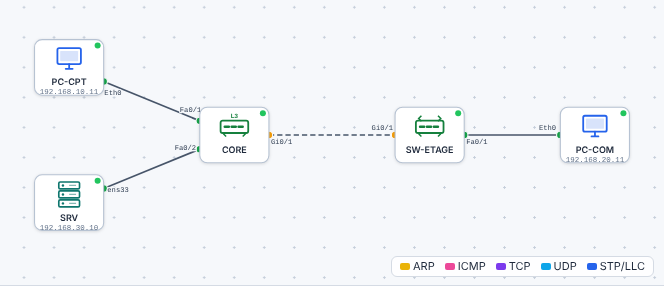

Ouvre t05-switch-niveau3.json : même réseau, sans routeur, avec un Catalyst 3560 (CORE).
- Sur
CORE: active le routage (ip routing), crée les VLAN, les interfaces VLAN avec les passerelles, configure le trunk versSW-ETAGE(switchport trunk encapsulation dot1q). - Sur
SW-ETAGE: VLAN 20, port d'accès Fa0/1, trunk Gi0/1.
✅ Points de contrôle : show ip interface brief sur CORE ; PC-COM → serveur ✓ ; PC-COM → PC-CPT ✓.
| Question | Réponse |
|---|---|
| Quelle différence de câblage avec la version routeur ? | |
| Où se trouve l'adresse de passerelle de chaque VLAN ? |
Partie F – Dépannage (≈ 30 min)
Ouvre t05-panne.json : la PME marchait, mais trois choses ont changé. Symptôme rapporté : « Le commercial n'atteint plus le serveur, la compta non plus ; et le serveur ne répond à personne. »
| Constat | Test | Cause | Correction | Vérification | |
|---|---|---|---|---|---|
| Panne 1 | |||||
| Panne 2 | |||||
| Panne 3 |
Tip
Suis la méthode de Première : constater → délimiter → hypothèse → test → correction → vérification. Une correction à la fois.
Partie G – Le schéma commenté (≈ 30 min, individuel)
Dessine le schéma d'architecture de la PME Rivière avec : équipements, VLAN en couleur, adresses, trunks signalés, flux autorisés (vert) et interdits (rouge).
| Critère | OK |
|---|---|
| Tous les équipements et leurs noms | ☐ |
| VLAN et réseaux IP | ☐ |
| Trunks et ports | ☐ |
| Passerelles | ☐ |
| Flux autorisés / interdits | ☐ |
| Titre, date, auteur | ☐ |
🛟 Dépannage du TP
| Symptôme | Piste |
|---|---|
| Aucun ping inter-VLAN | show ip interface brief : sous-interfaces up/up ? encapsulation dot1Q avec le bon numéro ? |
| Un seul VLAN passe | Trunk : show interfaces trunk → VLAN autorisés ? |
PC-COM joint le serveur mais pas la compta (voulu) |
Normal : ACL ! |
Sous-interface down |
L'interface physique est-elle no shutdown ? |
🧭 Passeport d'autonomie
Je peux faire communiquer des VLAN (routeur ou switch L3), filtrer et dépanner. ☐ Je sais faire seul ☐ Avec aide ☐ Pas encore
