🛠️ TP – Produire le dossier d'étude
Bac Pro CIEL – Première – E31 – S16 – équipe de 2 ou 3, on échange les rôles à chaque partie
Note
Mission. ArchiPlus emménage. Avant la pose, tu dois étudier : flux, adressage, VLAN, câblage, matériel. Ton dossier sera défendu devant l'enseignant, qui jouera le client. Tu n'as ni câble ni commande à taper cette séance : tu réfléchis et tu décides.
Temps prévu : 3 h 30. Prérequis : cahier des charges, cours S16.
Équipe : __ / _ / ___
Partie A – Les flux (≈ 25 min)
- Complète la matrice des flux du modèle de dossier (§1) d'après le cahier des charges.
- Pour chaque case « NON », écris par quel moyen technique tu vas la bloquer.
❓ Une question de M. Durand : « Mes invités pourront-ils imprimer ? » Que réponds-tu, et pourquoi ?
💡 Aide
Relis la ligne « Invités » : seuls le web et le DNS vers le serveur sont autorisés. L'imprimante est dans le réseau de l'Atelier : donc non.
Partie B – Le découpage (≈ 40 min)
- Estime le nombre de machines par service avec marge (≈ 30 %), en comptant : les postes, l'imprimante, le serveur, les portables, la passerelle.
| Service | Machines actuelles | Avec marge | + passerelle, diffusion, réseau | Bloc retenu |
|---|---|---|---|---|
| Direction | ||||
| Atelier | ||||
| Invités |
- Classe du plus grand au plus petit et place les blocs dans 192.168.50.0/24 (relis le cours §2).
- Remplis le plan d'adressage (§2 du modèle) : réseau, masque, passerelle, plage DHCP, adresses fixes (serveur, imprimante).
Warning
Les adresses fixes (serveur, imprimante, passerelle) doivent être hors de la plage DHCP. Sinon : conflit d'adresses.
❓ Vérification : deux blocs se chevauchent-ils ? Chaque bloc commence-t-il à un multiple de sa taille ?
Partie C – Les VLAN et les ports (≈ 30 min)
- Complète le plan de ports (§3 du modèle) pour un switch 24 ports. Aide-toi de la règle « 8 ports par service ».
- N'oublie pas les trois ports du routeur, et le port de la borne Wi-Fi.
- Quels ports restent libres ? Que doit-on en faire (S14) ? ____
Partie D – Câblage et schéma (≈ 45 min)
- Remplis le tableau de câblage (§4 du modèle) : un câble par ligne, étiqueté.
- Dessine le schéma (papier A3 ou outil). Applique les règles du cours §4 : titre, légende, noms, adresses, ports, zéro croisement.
- Ouvre le simulateur, puis Ouvre

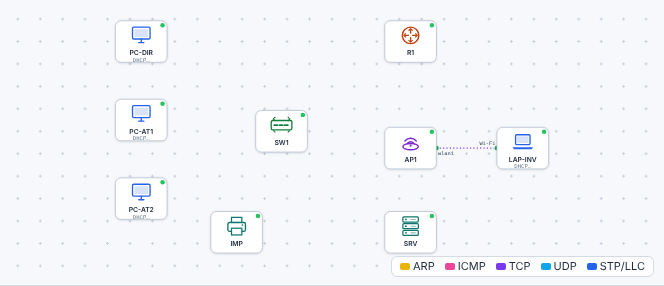

p16-projet-depart.json: compare le matériel posé avec ta liste. Manque-t-il quelque chose ? (ne câble rien !)
❓ Combien de câbles droits faut-il commander ? ____ (compte-les dans ton tableau).
Partie E – Matériel et baie (≈ 20 min)
- Remplis la liste du matériel (§5 du modèle) et compare-la au stock annoncé dans le cahier des charges.
- Dessine la baie (de haut en bas) : panneau, switch, routeur, serveur. Où mets-tu l'étiquette de chaque équipement ?
Partie F – Revue de conception (≈ 40 min, avec l'enseignant)
L'enseignant (client) te pose les questions suivantes. Prépare tes réponses.
| Question du client | Ta réponse |
|---|---|
| Pourquoi ce découpage ? Est-il extensible ? | |
| Qui peut joindre l'imprimante ? Pourquoi les invités ne le peuvent-ils pas ? | |
| Et si je recrute 5 personnes à l'atelier ? | |
| Que se passe-t-il si le switch tombe en panne ? | |
| Comment retrouver quel câble va où ? |
Grille de la revue
| Critère | Acquis | À revoir |
|---|---|---|
| Matrice des flux complète et juste | ☐ | ☐ |
| Découpage : blocs alignés, sans chevauchement, marge justifiée | ☐ | ☐ |
| Plan de VLAN et de ports cohérent | ☐ | ☐ |
| Tableau de câblage complet (étiquettes) | ☐ | ☐ |
| Schéma lisible (légende, noms, adresses, pas de croisement) | ☐ | ☐ |
| Liste du matériel comparée au stock | ☐ | ☐ |
| Réponses aux questions du client | ☐ | ☐ |
Tip
Après la revue, l'enseignant te donnera le plan de référence : compare-le à ton étude et corrige ton dossier. Les contrôles automatiques de S17 s'appuient dessus.
🛟 Dépannage
| Problème | Piste |
|---|---|
| Je n'arrive pas à placer mes blocs | Commence par le plus grand, note ses adresses de début et de fin |
| Mes adresses fixes tombent dans le DHCP | Exclus-les ou décale la plage DHCP |
| Mon schéma est illisible | Redessine : un service par zone de couleur, pas de liaison qui en traverse une autre |
🧭 Passeport d'autonomie
Je peux étudier une installation : flux, découpage, VLAN, câblage, matériel, sans aide. ☐ Je sais faire seul ☐ Avec aide ☐ Pas encore
