🛠️ TP – Du nom à la page : le DNS en pratique

Bac Pro CIEL – Seconde – E31 – S13 – binôme, on échange les rôles à chaque partie

Note

Mission. Dans une petite entreprise, deux collègues ouvrent le site www.exemple.fr sans problème. Un troisième n'y arrive pas. Tu observes comment le nom est traduit, tu trouves pourquoi le poste en panne échoue, tu le répares, puis tu expliques par un schéma.

Temps prévu : 3 h 10. Prérequis : cours S13 lu (§1 à §4).

Binôme : __ / ____

Partie A – Traduire un nom (≈ 30 min)

  1. Ouvre le simulateur, puis charge s13-dns.json.

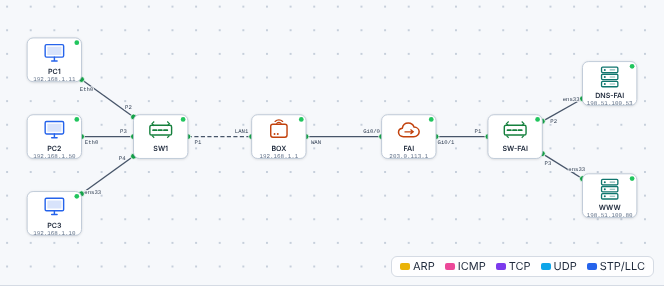

Le réseau de départ

  1. Sur PC1 (terminal), tape : ipconfig /all. Relève la ligne Serveurs DNS : ____
  2. Tape nslookup www.exemple.fr :
Information Valeur
Serveur DNS interrogé
Nom demandé
Adresse obtenue
  1. Tape ping www.exemple.fr. Quelle adresse voit-on entre crochets ? ____

✅ Point de contrôle : l'adresse obtenue en 3 et celle du ping en 4 sont identiques. ❓ Pourquoi ? ____

Aide

Le ping commence par demander l'adresse au DNS (comme nslookup), puis envoie ses paquets à cette adresse.

  1. Dans l'onglet Navigateur de PC1 : ouvre http://www.exemple.fr. Que lis-tu ? ____
  2. Fais de même sur PC3 (Linux) : nslookup www.exemple.fr, puis ping -c 2 www.exemple.fr.

🔁 Échange des rôles.

Partie B – Le poste qui ne trouve pas le site (≈ 35 min)

Le salarié du poste PC2 dit : « Je n'arrive à ouvrir aucun site ! »

B1. Les 3 pings

Sur PC2, lance les 3 tests dans l'ordre :

Test Résultat Conclusion
1. ping 192.168.1.1 (la box)
2. ping 198.51.100.80 (le site, par son adresse)
3. ping www.exemple.fr (le site, par son nom)

B2. Chercher la cause

ipconfig /all sur PC2 et sur PC1 :

Information PC1 PC2
Adresse IP
Passerelle
Serveur DNS

nslookup www.exemple.fr sur PC2 : message obtenu : ____

❓ Cause du problème (une phrase) : ____

Aide

Les pings 1 et 2 réussissent : le réseau et la passerelle sont bons. Seul le nom échoue. Regarde l'adresse du serveur DNS de PC2 : elle ne correspond à aucun serveur du réseau.

B3. Réparer

PC2 → onglet Configuration IP : mets le DNS à l'adresse de la box (192.168.1.1), valide. (Autre solution : repasser PC2 en DHCP.)

Vérification Résultat
nslookup www.exemple.fr
ping www.exemple.fr
Navigateur : http://www.exemple.fr

✅ Point de contrôle : la page « Bienvenue sur exemple.fr » s'affiche sur PC2. ❓ Pourquoi le ping par adresse marchait-il avant la réparation ? ____

🔁 Échange des rôles.

Partie C – Voir le chemin avec tracert (≈ 20 min)

Sur PC1 : tracert www.exemple.fr (laisse le temps de finir).

Saut Adresse Qui est-ce, à ton avis ?
1
2
3

❓ Pourquoi le premier saut est-il toujours la box ? ____

Partie D – Le NAT : une adresse pour tous (≈ 25 min)

  1. Sur PC1, puis sur PC3 : ping 198.51.100.80 (laisse finir).

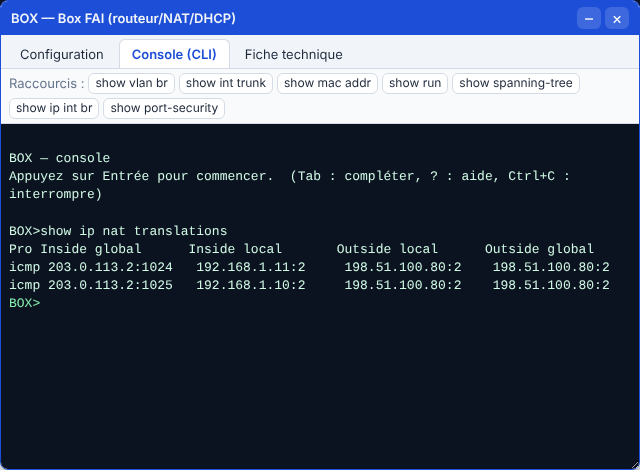

  2. Ouvre la BOX → onglet Console (CLI), tape : show ip nat translations.

Table NAT

  1. Complète à partir de ta table :
Adresse privée de départ (Inside local) Adresse vue par Internet (Inside global)

❓ Que remarques-tu sur la colonne de droite ? ____ ❓ Pourquoi est-ce utile pour l'entreprise ? ____

Aide

Toutes les lignes affichent la même adresse : celle de la box côté Internet (WAN). Une seule adresse publique suffit pour tout le réseau.

Partie E – Sur un vrai poste (≈ 25 min, selon l'accès Internet)

Sur un vrai poste connecté à Internet :

Commande Résultat
nslookup www.education.gouv.fr Serveur DNS utilisé :
Adresse obtenue :
ping www.education.gouv.fr Répond ?
tracert www.education.gouv.fr (Linux : traceroute) Nombre de sauts :

❓ Compare avec le simulateur : qu'y a-t-il en plus dans le vrai réseau ? ____

Note

Certains sites ne répondent pas au ping (pare-feu) sans être en panne ; leur adresse apparaît quand même avec nslookup.

Partie F – Schéma et mini-QCM (≈ 30 min, individuel)

Complète la fiche Schéma + mini-QCM. Elle est évaluée (formatif).

🏁 Bilan

Oral (2 min par élève)

  1. C'est quoi le DNS ? Donne une image.
  2. ping 8.8.8.8 marche, ping www.exemple.fr non : que fais-tu ?
  3. Pourquoi 192.168.1.10 n'apparaît-elle jamais sur Internet ?
Mon auto-évaluation 😟 🙂 😀
Je sais ce que fait le DNS
Je sais utiliser nslookup, ping et tracert
Je sais trouver une panne DNS
Je sais expliquer le NAT en une image

🔍 Dépannage

Symptôme Cause probable Que faire
nslookup : délai d'attente dépassé Serveur DNS erroné ipconfig /all, corriger le DNS
Ping par adresse OK, par nom KO DNS Idem
Ping par adresse KO Passerelle ou box Revoir S12
Page blanche dans le navigateur URL sans http:// ou serveur éteint Retaper l'adresse en entier
show ip nat translations vide Pas encore de trafic Faire d'abord un ping vers 198.51.100.80

Tip

Passeport d'autonomie : lignes « Tester le DNS (nslookup) » et « Expliquer l'accès à Internet » → vu en guidé ✔.

➡️ Mission en entreprise : avec l'accord du tuteur, nslookup sur un nom et noter le serveur DNS utilisé.
