🛠️ TP – Mini-chantier de positionnement et retour de PFMP
Bac Pro CIEL – Terminale – E31 – S01 – individuel, sans aide (diagnostic non noté)
Note
Mission. Un cabinet médical emménage et te demande un réseau minimal. Tu as 2 heures, le simulateur et tes fiches mémo. Tu dois câbler, configurer, tester et documenter. Personne ne te note : c'est pour savoir où tu en es et construire ton plan de travail.
Prérequis : année de Première.
Nom : ____ Date : ____
Partie A – Le mini-chantier (2 h)
A1. Le cahier des charges du cabinet Martin
| Élément | Demande |
|---|---|
| Réseau | Un seul réseau 192.168.1.0/24 |
| Équipements | 2 postes (secrétariat, médecin), 1 imprimante, 1 serveur, 1 switch administrable |
| Adresses | Postes en DHCP (plage 192.168.1.50 à .100) ; serveur 192.168.1.2 ; imprimante 192.168.1.20 (fixe) |
| Services | DHCP et DNS sur le serveur ; page web du cabinet à l'adresse http://cabinet.martin.local ; nom imprimante.martin.local |
| Sécurité | Switch : mot de passe privilégié chiffré, bannière, ports libres désactivés ; configuration sauvegardée |
| Documentation | Un schéma et un plan d'adressage à remettre |
A2. Ce que tu dois faire

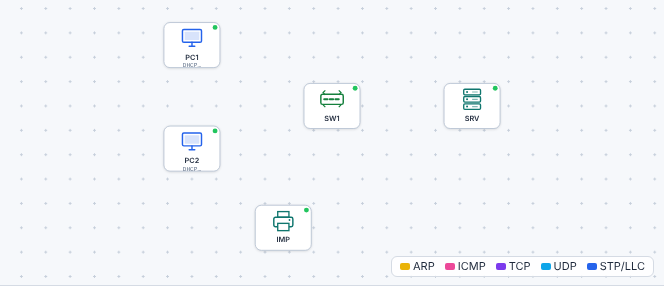

- Ouvre le simulateur, puis Ouvre
t01-mini-chantier.json. - Planifie d'abord (5 minutes, sur papier) : quelles étapes, dans quel ordre ?
- Câble, configure, teste.
- Documente : schéma + plan d'adressage (sur papier ou fichier).
- Enregistre ton fichier :
nom-t01.json.
Important
Aucune aide n'est donnée pendant les 2 heures. Si tu bloques, note où et pourquoi : c'est une information précieuse pour ton plan de travail.
A3. Ton journal de bord
| Heure | Ce que j'ai fait | Difficulté éventuelle |
|---|---|---|
A4. Auto-contrôle (sans l'enseignant)
| # | Test | Résultat |
|---|---|---|
| 1 | PC1 reçoit une adresse .50 à .100 |
☐ |
| 2 | PC2 reçoit une adresse .50 à .100 |
☐ |
| 3 | PC1 ouvre http://cabinet.martin.local |
☐ |
| 4 | PC1 joint l'imprimante (ping 192.168.1.20) |
☐ |
| 5 | Switch : enable secret et bannière |
☐ |
| 6 | Switch : ports Fa0/5 à Fa0/24 shutdown |
☐ |
| 7 | Switch : show startup-config = configuration courante |
☐ |
Après la partie A, remplis ta colonne de la fiche de positionnement.
Partie B – Retour de PFMP (≈ 40 min)
- En binôme, raconte à ton voisin une activité de PFMP (3 minutes chacun) : contexte, ce que tu as fait, résultat.
- Remplis le point sur le livret : activités documentées, lacunes, preuves à récupérer.
- En classe, chacun cite une preuve qu'il a déjà et une qui lui manque.
❓ Quelle activité de PFMP t'a le plus appris ? Pourquoi ? ____
Partie C – Mon plan de remédiation (≈ 20 min)
À partir de la fiche de positionnement et du point sur le livret :
| Domaine | Mon niveau (1 à 4) | Ce que je vais faire | Quand ? |
|---|---|---|---|
| Câblage, mesures | |||
| Adressage, VLAN, routage | |||
| Services (DHCP, DNS, web) | |||
| Sécurité, sauvegardes | |||
| Dépannage | |||
| Documentation, livret |
Tip
Choisis 3 priorités maximum. Au-delà, on ne fait rien.
Mes 3 priorités : 1. __ 2. _ 3. ___
🛟 Dépannage
| Problème | Piste |
|---|---|
| Un poste n'a pas d'adresse | Câble ? Port actif ? DHCP activé et pool créé ? |
| Le nom ne marche pas, l'adresse oui | DNS : enregistrement ? DNS donné par le DHCP ? |
| L'imprimante est injoignable | Adresse fixe ? Même réseau ? Câble ? |
| La configuration disparaît après redémarrage | write memory oublié |
🧭 Passeport d'autonomie
Je peux mener seul un mini-chantier de la lecture du besoin à la sauvegarde. ☐ Je sais faire seul ☐ Avec aide ☐ Pas encore
