🛠️ TP – Auditer puis durcir un mini-réseau

Bac Pro CIEL – Première – E31 – S14 – binôme, on échange les rôles à chaque partie

Note

Mission. MécaPro te demande un audit express de son mini-réseau (un switch, un routeur, un serveur web), puis de corriger les faiblesses que tu trouves. Tu appliques la checklist de 10 points, tu durcis le switch, tu filtres le trafic vers le serveur, tu sauvegardes, puis tu ré-audites.

Temps prévu : 3 h 30. Prérequis : cours S14 lu ; garde la checklist sous la main.

Binôme : __ / ____

Mise en place

Ouvre le simulateur, puis Ouvre p14-securite.json.

Équipement Adresse Rôle
PC1 (atelier), PC2 (compta) 192.168.10.11 / .12 Postes
SW1 192.168.10.2 Switch (administré à distance)
R1 192.168.10.1 / 192.168.20.1 Routeur
SRV1 192.168.20.100 Serveur web

Partie A – L'audit « avant » (≈ 40 min)

A1. Le switch

Sur SW1 (console) : enable, puis :

show running-config
show interfaces status
show startup-config

Remplis les points 1 à 5 et 9 de la checklist, colonne Avant.

Question Ta réponse
Y a-t-il un enable secret ?
Quel mot de passe protège les lignes vty ? Est-il visible ?
Quel est le transport input ? (Telnet autorisé ?)
Combien de ports sont actifs alors que 2 sont utilisés ?
La configuration est-elle sauvegardée (startup-config) ?

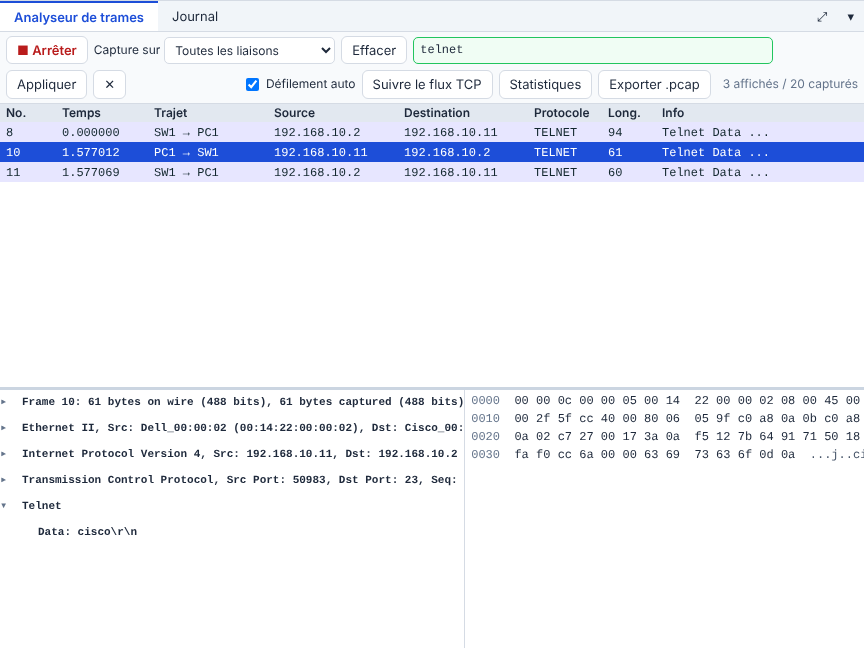

A2. Voir un mot de passe Telnet passer en clair

  1. Ouvre l'analyseur de trames, Effacer, filtre telnet.
  2. Sur PC1 (terminal) : telnet 192.168.10.2, puis tape le mot de passe du switch (cisco).
  3. Clique la trame PC1 → SW1 et regarde le champ Telnet ▸ Data.

Capture Telnet

❓ Que lis-tu ? Qui pourrait faire la même capture dans une vraie entreprise ? ____

A3. Le serveur et le routeur

Test Résultat
PC1 → navigateur ou curl http://192.168.20.100
PC1 → ping 192.168.20.100
R1 : show access-lists

❓ Le ping vers le serveur est-il utile pour un utilisateur ? Quel risque ? ____

🔁 Échange des rôles.

Partie B – Durcir le switch (≈ 45 min)

Sur SW1 :

enable
configure terminal
 enable secret Cisco123
 banner motd #Acces reserve au personnel autorise#
 ip domain-name mecapro.local
 username admin privilege 15 secret Adm1n!
 crypto key generate rsa modulus 1024
 ip ssh version 2
 line vty 0 4
  transport input ssh
  login local
  exit
 interface range fa0/3 - 24
  shutdown
  end

Warning

Cisco123 et Adm1n! sont des mots de passe d'exemple : choisis les tiens (≥ 12 caractères) et note-les : ____
Pourquoi ne doit-on jamais laisser cisco ou admin ? ____

Vérifie depuis PC1 :

Test Résultat attendu Résultat obtenu
telnet 192.168.10.2 Refusé
ssh admin@192.168.10.2 Demande le mot de passe
show interfaces status Fa0/3 à Fa0/24 : disabled

✅ Point de contrôle : Telnet est refusé, SSH fonctionne.

❓ Pourquoi coupe-t-on les ports libres ? ____

🔁 Échange des rôles.

Partie C – Filtrer vers le serveur (ACL, ≈ 40 min)

🚀 Pour aller plus loin

Ce passage va au-delà du référentiel : il est utile au métier, mais non exigé à l'épreuve terminale.

Sur R1 : on n'autorise, depuis le réseau des postes, que le web vers le serveur.

enable
configure terminal
 ip access-list extended WEB-ONLY
  permit tcp 192.168.10.0 0.0.0.255 host 192.168.20.100 eq 80
  permit tcp 192.168.10.0 0.0.0.255 host 192.168.20.100 eq 443
  deny ip any any log
  exit
 interface gi0/0
  ip access-group WEB-ONLY in
  end
show access-lists

Prédis avant de tester :

Test depuis PC1 Prédiction Résultat
Web (curl http://192.168.20.100)
ping 192.168.20.100
ping 192.168.20.1 (le routeur lui-même)

Regarde show access-lists : quelles règles ont des « matches » ? ____

❓ Pourquoi le dernier deny ip any any est-il important (et que se passerait-il sans lui) ? ____

Aide

Sur un routeur Cisco, une ACL a toujours un refus implicite à la fin. Écrire deny ip any any log le rend visible et compte les refus.

✅ Point de contrôle : le web marche, le ping vers le serveur échoue (« Communication administrativement filtrée »).

🔁 Échange des rôles.

Partie D – Pare-feu du serveur Linux (VM, facultatif, ≈ 35 min)

🚀 Pour aller plus loin

Ce passage va au-delà du référentiel : il est utile au métier, mais non exigé à l'épreuve terminale.

Note

Sur la VM Ubuntu Server de S10 (SSH : ssh admin1@192.168.56.10). Si elle n'est pas disponible, lis les commandes et réponds aux questions.

  1. Liste les services qui écoutent : ss -tlnp. Quels ports ? ____
  2. Autorise SSH d'abord :
sudo ufw allow 22/tcp
sudo ufw status
sudo ufw enable
sudo ufw status verbose
  1. Vérifie que ta session SSH est toujours ouverte et qu'une nouvelle connexion marche.

❓ Que se serait-il passé si tu avais fait sudo ufw enable avant ufw allow 22/tcp ? ____

  1. Mises à jour : sudo apt update puis apt list --upgradable. Combien de paquets sont à mettre à jour ? ____

🔁 Échange des rôles.

Partie E – Sauvegarder (≈ 20 min)

Sur SW1 et R1 :

write memory
show startup-config
  1. Copie le résultat de show running-config de SW1 dans un fichier texte nommé SW1-AAAA-MM-JJ.txt (avec la date du jour) ; retire les mots de passe avant de le partager.
  2. Où ranges-tu ce fichier pour respecter la règle 3-2-1 ? ____

✅ Point de contrôle : show startup-config du switch contient transport input ssh.

Enregistre ton travail (Enregistrer → TP-S14-tonnom.json).

Partie F – L'audit « après » (≈ 25 min, individuel)

  1. Remplis la colonne Après de la checklist.
  2. Calcule les scores avant / après.
  3. Écris la correction qui te semble la plus importante et ce qu'il reste à faire sur ce réseau : ____

🏁 Bilan

Oral (2 min par élève)

  1. Cite 3 bonnes pratiques de sécurité simples.
  2. Pourquoi plusieurs barrières plutôt qu'une ?
  3. Qu'est-ce qui rend une sauvegarde fiable ?
Mon auto-évaluation 😟 🙂 😀
Je réalise un audit avec une checklist
Je durcis un switch (secret, SSH, ports)
Je lis et j'écris une ACL simple
J'explique mises à jour et sauvegardes

🔍 Dépannage

Symptôme Cause probable Que faire
crypto key generate refusé Pas de nom de switch / pas de ip domain-name Faire ip domain-name … d'abord
SSH : Login invalid Mauvais nom ou mot de passe Retaper admin + mot de passe
Après l'ACL, le web ne marche plus Règle permit mal écrite (adresse, port) show access-lists, comparer avec la mise en place
L'ACL ne filtre rien Pas appliquée à l'interface ip access-group WEB-ONLY in sur gi0/0
Tout est bloqué, même le web Mauvais sens (in / out) ou mauvaise interface Vérifier show ip interface gi0/0
ufw : plus d'accès SSH Activé sans règle 22 Console de la VM : sudo ufw allow 22/tcp

Tip

Passeport d'autonomie : ligne « Auditer un mini-réseau avec une checklist et appliquer les corrections de base » → semi-guidé ✔.

➡️ Mission en entreprise : faire le point avec le tuteur sur 3 bonnes pratiques.
