🛠️ TP – Relier deux switchs avec un trunk

Bac Pro CIEL – Première – E31 – S09 – binôme, on échange les rôles à chaque partie

Note

Mission. MécaPro a deux bâtiments, A et B, avec chacun un switch. Dans chaque bâtiment, un poste de la Direction (VLAN 10) et un de l'Atelier (VLAN 20). Les VLAN sont déjà créés sur les deux switchs. Ta mission : relier les switchs par un trunk, prouver que les VLAN traversent, limiter les VLAN autorisés, puis dépanner une installation incomplète.

Temps prévu : 3 h 30. Prérequis : cours S09 lu.

Binôme : __ / ____

Mise en place

Ouvre le simulateur, puis Ouvre p09-trunk.json.

Poste Bâtiment VLAN Adresse Port
PC1 A (SW1) 10 Direction 192.168.10.11 Fa0/1
PC2 A (SW1) 20 Atelier 192.168.20.11 Fa0/2
PC3 B (SW2) 10 Direction 192.168.10.12 Fa0/1
PC4 B (SW2) 20 Atelier 192.168.20.12 Fa0/2

Les deux switchs sont reliés par Gi0/1 ↔ Gi0/1.

Partie A – Constater (≈ 20 min)

  1. PC1 → ping 192.168.10.12 (PC3, même VLAN, autre switch).
  2. PC2 → ping 192.168.20.12 (PC4, même VLAN 20, autre switch).
  3. Sur SW1 : show vlan brief, puis show interfaces trunk.
Question Ta réponse
Le ping PC1 → PC3 marche-t-il ? Quel message ?
Les VLAN 10 et 20 existent-ils sur les deux switchs ?
Que montre show interfaces trunk ?

❓ Pourquoi deux postes du même VLAN ne se joignent-ils pas ? ____

🔁 Échange des rôles.

Partie B – Un trunk d'un seul côté (≈ 25 min)

Sur SW1 uniquement :

configure terminal
interface gi0/1
 switchport mode trunk
 end
show interfaces trunk

Prédis : PC1 → PC3 marche-t-il maintenant ? ____

Teste : ____

Important

Un trunk à un seul bout ne fait rien de bon : SW2 reçoit des trames étiquetées sur un port access.

🔁 Échange des rôles.

Partie C – Le trunk complet (≈ 30 min)

Sur SW2, configure le trunk (à toi de jouer), puis vérifie sur les deux switchs : show interfaces trunk.

✅ Point de contrôle :

  • PC1 ↔ PC3 répondent ; PC2 ↔ PC4 répondent ;
  • PC1 ne joint pas PC2 (VLAN séparés, pas de routeur) ;
  • show interfaces trunk affiche trunking sur les deux.
Test Résultat
PC1 → PC3
PC2 → PC4
PC1 → PC2

Partie D – Voir l'étiquette (≈ 30 min)

🚀 Pour aller plus loin

Ce passage va au-delà du référentiel : il est utile au métier, mais non exigé à l'épreuve terminale.

  1. Ouvre l'analyseur de trames, Effacer, capture sur le lien SW1 Gi0/1 ↔ SW2 Gi0/1.
  2. Lance ping 192.168.10.12 depuis PC1 ; filtre icmp.
  3. Clique sur une requête et déplie 802.1Q Virtual LAN.
Question Ta réponse
Quel est le VLAN ID de la trame ?
Quelle est la longueur de la trame ?
Refais avec PC2 → PC4 : quel est le VLAN ID ?

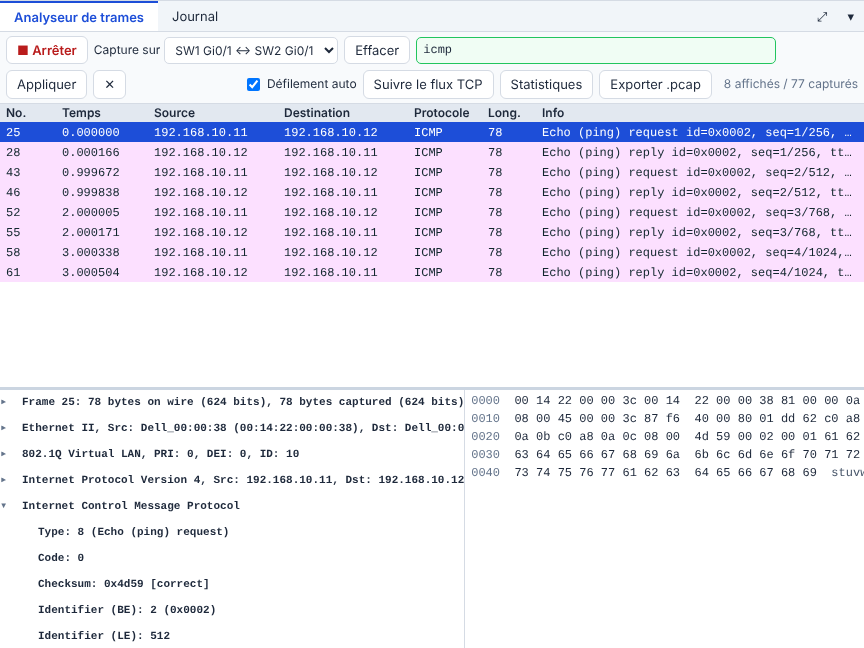

Ce que tu dois voir

❓ La capture sur le lien PC1 ↔ SW1 montre-t-elle l'étiquette ? Pourquoi ? ____

🔁 Échange des rôles.

Partie E – Limiter les VLAN du trunk (≈ 25 min)

Sur SW1 :

configure terminal
interface gi0/1
 switchport trunk allowed vlan 10
 end
show interfaces trunk
Test Résultat
PC1 → PC3 (VLAN 10)
PC2 → PC4 (VLAN 20)

❓ Pourquoi PC2 → PC4 ne marche-t-il plus ? ____

Rétablis le VLAN 20 sans effacer le 10 : écris la commande. ____

Vérifie que tout répond, puis write memory sur les deux switchs. Enregistre (TP-S09-tonnom.json).

Partie F – Dépannage (≈ 45 min, individuel)

Ouvre p09-trunk-panne.json. Objectif : PC1 ↔ PC3 et PC2 ↔ PC4 répondent ; PC1 ne joint pas PC2.

Étape Ta réponse
Tests qui échouent
Résultat de show interfaces trunk sur SW1
Résultat de show interfaces trunk sur SW2
Première erreur
Seconde erreur
Commandes de correction
Aide

Compare les deux show interfaces trunk : un côté est-il vide ? Puis regarde la colonne Vlans allowed on trunk de SW1.

✅ Point de contrôle : les 3 tests sont conformes.

🏁 Bilan

Oral (2 min par élève)

  1. Pourquoi utiliser un trunk plutôt qu'un câble par VLAN ?
  2. Que fait l'étiquette 802.1Q ?
  3. Pourquoi une liste de VLAN autorisés ?
Mon auto-évaluation 😟 🙂 😀
J'explique un trunk
Je configure un trunk des deux côtés
Je vérifie avec show interfaces trunk
Je trouve pourquoi un VLAN ne passe pas

🔍 Dépannage

Symptôme Cause probable Que faire
Même VLAN, deux switchs, pas de ping Trunk absent d'un côté switchport mode trunk des deux côtés
Un seul des deux VLAN passe VLAN absent de la liste allowed allowed vlan add …
show interfaces trunk vide Aucun port en trunk Configurer le port
VLAN absent sur le 2ᵉ switch VLAN non créé sur ce switch vlan … puis name …

Tip

Passeport d'autonomie : ligne « Configurer un trunk entre deux switchs et vérifier les VLAN » → semi-guidé ✔.

➡️ Mission en entreprise : repérer le câble qui relie deux switchs.
