📖 Cours – Le DHCP, la box et la passerelle

Bac Pro CIEL – Seconde – E31 – S12

Important

Même méthode : une idée à la fois. Tu essaies de répondre à la question avant de déplier la réponse.

🎯 À la fin de ce cours, tu sauras

• expliquer pourquoi on automatise les adresses et ce que fait le DHCP ;
• raconter la conversation DHCP en 4 phrases ;
• lire ipconfig /all et dire à quoi sert chaque ligne ;
• expliquer ce qu'est un bail et ce que font release / renew ;
• reconnaître une adresse 169.254.x.x ;
• expliquer le rôle de la passerelle par défaut ;
• organiser les adresses d'une box (plan d'adressage).

---

1. Pourquoi automatiser l'adressage ?

🤔 Avant de lire : à ton avis ?

En S11, tu as donné les adresses à la main à 3 PC. Une entreprise a 40 postes, des portables qui vont et viennent, des téléphones en Wi-Fi. Quels problèmes poserait l'adressage à la main partout ?

Voir des réponses possibles

Il faut passer devant chaque poste (long), noter qui a quelle adresse (sinon doublons), refaire la manip à chaque nouvel appareil, et se tromper facilement (S11 : fautes de frappe, mauvais masque…). Un invité qui arrive avec son téléphone n'aurait aucun moyen de se connecter.

💡 L'idée

Un équipement du réseau est chargé de distribuer les adresses à ceux qui en demandent. Il s'appelle un serveur DHCP (Dynamic Host Configuration Protocol). Chez toi, c'est ta box. En entreprise, c'est souvent la box, un routeur ou un serveur.

Il ne donne pas que l'adresse. Il donne tout le paquet pour être connecté :

Ce qu'il donne	Exemple	Servira à…
Une adresse IP	192.168.1.10	Être joignable
Un masque	255.255.255.0	Savoir quel est mon réseau
Une passerelle	192.168.1.1	Sortir du réseau (§3)
Un serveur DNS	192.168.1.1	Traduire les noms en adresses (S13)

Analogie : à l'accueil d'un hôtel, on ne choisit pas sa chambre : la réception en attribue une, donne la clé, le code Wi-Fi, l'heure du petit-déjeuner. Le DHCP, c'est la réception du réseau.

🧠 Retiens

Tip

DHCP = distribution automatique de l'adresse, du masque, de la passerelle et du DNS. Le poste est en « Obtenir une adresse IP automatiquement ».

✅ Vérifie que tu as compris

Q1. Quel équipement fait le DHCP chez toi ?

Réponse

La box Internet. (En entreprise : un routeur ou un serveur.)

Q2. Un invité arrive avec son téléphone. Pourquoi le DHCP est-il pratique ?

Réponse

Le téléphone demande et reçoit tout seul une adresse libre. Personne n'a à le configurer ni à noter quoi que ce soit.

---

2. La conversation DHCP

🤔 Avant de lire : à ton avis ?

Un PC vient d'être branché. Il n'a pas d'adresse. Il ne connaît pas l'adresse de la box. Comment peut-il lui parler ?

Voir la réponse

Il crie sa demande à tout le monde sur le réseau (« broadcast », comme un haut-parleur dans la rue). La box, qui est à l'écoute, répond.

💡 L'idée : 4 phrases

1. Demande : « Je suis nouveau, y a-t-il quelqu'un qui distribue des adresses ? » (à tout le monde)
2. Offre : « Oui ! Je te propose 192.168.1.10. »
3. Acceptation : « Parfait, je la prends. »
4. Confirmation : « C'est noté. Elle est à toi, voici passerelle et DNS. »

Note

Tu retrouveras ces 4 messages avec leurs vrais noms (Discover, Offer, Request, Ack) en Première, quand tu observeras les trames.

⏳ Le bail : une adresse prêtée

L'adresse n'est pas donnée, elle est prêtée pour une durée : le bail.

• Si le poste s'éteint longtemps, la box reprend l'adresse et peut la redonner.
• ipconfig /release : je rends mon adresse. ipconfig /renew : j'en redemande une.

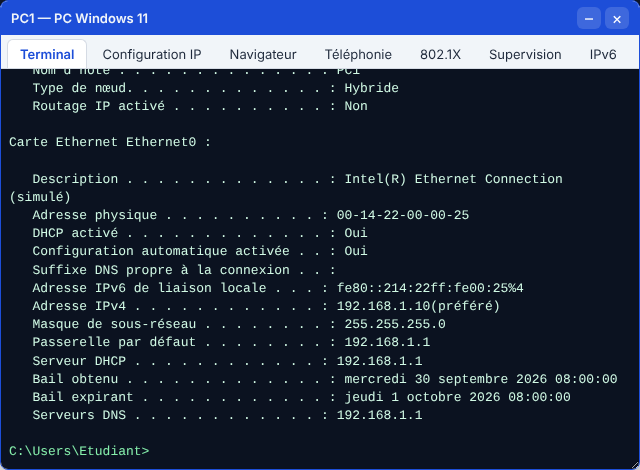

🔍 Lire ipconfig /all

Voici la vraie sortie dans le simulateur :

Tip

Sous Linux : ip a (adresse), ip route (passerelle : la ligne default via …).

🆘 169.254 : « personne n'a répondu »

Si un poste est en DHCP mais que personne ne répond (box éteinte, câble débranché, DHCP désactivé), Windows se donne lui-même une adresse du type 169.254.x.x (masque 255.255.0.0, pas de passerelle).

Important

169.254.x.x = le poste n'a pas trouvé de serveur DHCP. Ce n'est pas une vraie adresse de ton réseau. Réflexe : « la box répond-elle ? le câble est-il branché ? le DHCP est-il activé ? »

✅ Vérifie que tu as compris

Q3. Dans quel ordre se passent les 4 étapes ?

Réponse

Demande → offre → acceptation → confirmation.

Q4. Un PC affiche 169.254.12.7. Que conclus-tu ? Que vérifies-tu en premier ?

Réponse

Le PC n'a pas obtenu d'adresse DHCP. On vérifie : le câble (voyants), la box allumée, le DHCP activé sur la box.

Q5. Pourquoi la box ne doit-elle pas donner la même adresse à deux PC ?

Réponse

Un doublon casse la communication (S11 : réponses perdues). La box note les adresses prêtées pour ne jamais les redonner tant que le bail court.

---

3. La passerelle : la porte de sortie

🤔 Avant de lire : à ton avis ?

PC1 (192.168.1.10) veut joindre un site web dont l'adresse est 203.0.113.1. Cette adresse est-elle dans le même réseau que PC1 ? Alors, à qui PC1 envoie-t-il son message ?

Voir la réponse

Non : 203.0.113.x ≠ 192.168.1.x. PC1 ne sait pas atteindre ce réseau directement. Il envoie donc tout à quelqu'un qui connaît la sortie : la passerelle.

💡 L'idée

Pour chaque message, le PC se pose une seule question : « le destinataire est-il dans mon réseau ? »

Destinataire	Le PC…
Même réseau (mêmes 3 premiers nombres en /24)	l'envoie directement
Autre réseau	l'envoie à la passerelle par défaut (la box), qui se charge de la suite

Analogie : pour un courrier dans ta rue, tu le déposes toi-même. Pour une autre ville, tu le donnes à la poste : la passerelle.

Important

Un PC sans passerelle peut parler à tout son réseau, mais jamais à Internet. C'est la panne classique : « j'ai un réseau, mais pas d'Internet ».

✅ Vérifie que tu as compris

Q6. PC1 (192.168.1.10, passerelle 192.168.1.1) pingue 192.168.1.11, puis 8.8.8.8. Qui reçoit le message dans chaque cas ?

Réponse

192.168.1.11 : PC2 directement (même réseau). 8.8.8.8 : la box (192.168.1.1), qui le fait sortir sur Internet.

Q7. Un PC en adresse fixe 192.168.1.50 avec masque 255.255.255.0 mais sans passerelle : avec qui peut-il communiquer ?

Réponse

Avec toutes les machines du réseau 192.168.1.0/24 (y compris la box). Pas avec Internet.

Q8. Quelle est l'adresse de la passerelle dans la plupart des réseaux de box ?

Réponse

Souvent 192.168.1.1 : c'est l'adresse de la box elle-même.

---

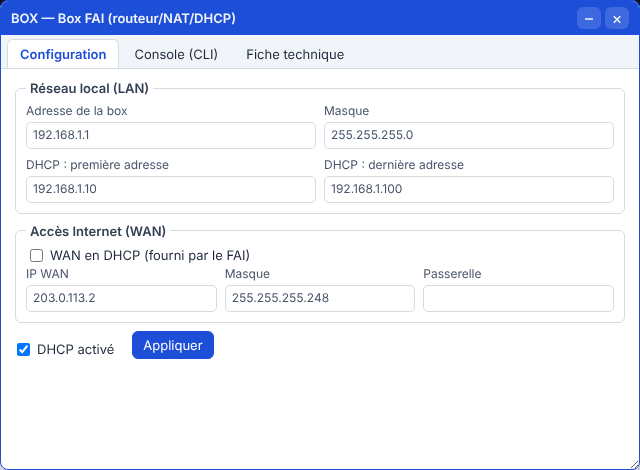

4. Régler une box : le plan d'adressage

🤔 Avant de lire : à ton avis ?

La box distribue des adresses de .10 à .100. Tu veux donner l'adresse fixe .20 à l'imprimante. Quel est le problème ?

Voir la réponse

.20 est dans la plage DHCP : la box peut la donner à un PC. Doublon avec l'imprimante ! Il faut mettre l'imprimante en dehors de la plage (ex. .150), ou réserver .20 pour elle dans la box.

💡 L'idée

Dans une box, on règle surtout :

Réglage	Exemple	Pourquoi
Adresse de la box (LAN)	192.168.1.1	C'est la passerelle
Masque	255.255.255.0	Taille du réseau
Plage DHCP (1ʳᵉ et dernière adresse)	.10 à .100	Adresses distribuées
DHCP activé	oui	Sans ça, 169.254
Mot de passe administrateur	à changer	Sinon n'importe qui peut régler la box
Réservation d'adresse	imprimante = .150	Une adresse stable donnée par le DHCP

Warning

Le mot de passe d'usine d'une box est souvent écrit sous la box : n'importe qui chez qui la box est visible peut l'utiliser. On le change toujours à l'installation et on le note à un endroit sûr (dans le dossier technique, pas sur un post-it collé dessus).

Tip

Réservation d'adresse (DHCP statique) : la box reconnaît l'appareil (grâce à son adresse MAC, vue en S08) et lui donne toujours la même adresse. Pratique pour une imprimante ou un serveur : on gère tout à un seul endroit.

✅ Vérifie que tu as compris

Q9. Plage DHCP : .10 à .100. Parmi .5, .50, .150, lesquelles sont sûres pour une imprimante en adresse fixe ?

Réponse

.5 et .150 (hors plage). .50 est dans la plage : risque de doublon. (.5 convient si on se réserve une zone pour les équipements spéciaux.)

Q10. Pourquoi change-t-on le mot de passe administrateur de la box ?

Réponse

Celui d'usine est connu et lisible sur l'étiquette. Quelqu'un pourrait modifier la box (ouvrir des accès, changer le DNS…).

---

5. Ce qu'il faut retenir

Tip

1. Le DHCP distribue adresse, masque, passerelle, DNS : demande → offre → acceptation → confirmation.
2. L'adresse est prêtée (bail) : ipconfig /release, /renew.
3. 169.254.x.x = « pas de serveur DHCP trouvé ».
4. La passerelle est la porte de sortie : sans elle, pas d'Internet.
5. On garde la plage DHCP et les adresses fixes bien séparées. On change le mot de passe de la box.

📖 Vocabulaire

Mot	Définition simple
DHCP	Service qui distribue les adresses automatiquement
Serveur DHCP	L'équipement qui distribue (souvent la box)
Bail	Durée pendant laquelle l'adresse est prêtée
Plage DHCP	Les adresses que la box a le droit de distribuer
Passerelle	Équipement qui fait sortir du réseau (la box)
169.254.x.x	Adresse que se donne un poste quand aucun DHCP ne répond
Réservation	Adresse DHCP toujours la même pour un appareil donné
Plan d'adressage	Tableau qui dit qui a quelle adresse

➡️ Suite : le 🛠️ TP.
