🛠️ TP – Raccorder, brasser, étiqueter

Bac Pro CIEL – Seconde – E31 – S10 – binôme

Note

Mission. Un nouveau bureau est équipé de deux postes. Vous montez la prise, vous brassez, vous étiquetez, vous testez, puis vous raccordez deux PC à un switch. À la fin, une énigme vous attend.

Binôme : __ / _ Poste n° : _

A. Monter une prise murale (≈ 50 min)

1. Récupérer un module keystone, un morceau de câble d'installation (~1 m), un outil de pose.
2. Suivre le cours §1 :

Étape	Je fais…	✅
1	Dénuder ~3 cm de gaine	☐
2	Séparer les paires, détordre au minimum	☐
3	Placer chaque fil selon le code couleur du module (T568B)	☐
4	Enfoncer avec l'outil / fermer le capot	☐
5	Clipser le module dans la plaque	☐
6	Tester avec le testeur de câble	☐

Résultat du test : ______ ✅ / ❌

❓ Pourquoi ne faut-il pas détordre les paires sur plus de 1,3 cm ? ____

Aide

Une paire détordue perd sa protection : les parasites pénètrent, le débit chute.

B. Brasser et étiqueter (≈ 40 min)

Sur la maquette de baie :

1. Repérer le port du panneau qui correspond à votre prise : n° ____
2. Choisir un cordon de brassage et relier le port du panneau à un port libre du switch : n° ____
3. Étiqueter :

Où ?	Étiquette que j'ai posée
Prise murale
Port du panneau
Cordon (2 bouts)

Grille de contrôle :

Critère	✅
La même référence sur la prise et le panneau	☐
Étiquettes lisibles	☐
Cordon de longueur adaptée (ni trop long, ni tendu)	☐
Aucun câble qui traîne	☐

C. Relier deux PC au switch et lire les voyants (≈ 40 min)

1. Brancher PC1 et PC2 à un switch non administrable avec deux cordons.
2. Compléter :

Observation	PC1	PC2
Voyant du port du switch
Voyant de la carte réseau du PC
Le voyant clignote-t-il quand j'ouvre le navigateur ?
Vitesse du lien (indiquée dans Paramètres → Réseau ou par la couleur)

✅ Point de contrôle : les voyants sont allumés des deux côtés pour les deux PC.

❓ Que feriez-vous si le voyant restait éteint sur PC2 ? (3 actions dans l'ordre) ____

D. 🕵️ L'énigme : « les deux PC se voient-ils ? » (≈ 40 min)

D1. Sur le matériel (20 min)

Les deux PC sont branchés, les voyants sont verts.

1. Hypothèse (avant de tester) : à votre avis, vont-ils se joindre ? ____
2. Sur PC1, ouvrez un terminal et tentez : ping vers l'autre PC (adresse fournie par l'enseignant ou affichée par ipconfig).
3. Résultat : ____
4. Hypothèses sur la cause (au moins trois, même fausses) :

Hypothèse	Pourquoi je le pense	Comment je pourrais la vérifier

Tip

Pas de bonne ou de mauvaise réponse aujourd'hui. On note vos hypothèses, on les ressortira en S11 pour voir qui avait raison !

D2. Dans le simulateur (20 min)

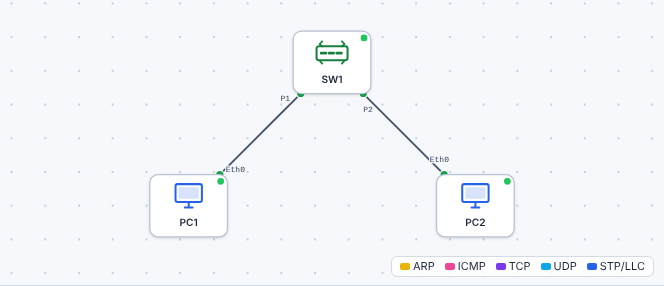

1. Ouvrez le simulateur → Ouvrir → tp/s10-deux-pc-switch.json.

1. Double-cliquez sur PC1 : ipconfig. Que remarquez-vous à la ligne « Adresse IPv4 » ? ____
2. Faites la même chose sur PC2.
3. Qu'est-ce qui manque, à votre avis, pour que les PC se parlent ? ____

Indice (à ne déplier qu'après avoir réfléchi)

Pour que des courriers arrivent, chaque maison doit avoir une adresse. Que vous dit ipconfig à la ligne « Adresse IPv4 » ?

🏁 Bilan

Mon auto-évaluation	😟	🙂	😀
Je sais monter une prise RJ45
Je sais brasser et étiqueter
Je lis les voyants d'un port
Je comprends que « lien » ≠ « conversation »

Tip

Passeport : « Monter une prise, brasser, étiqueter » → vu en guidé ✔.

➡️ Mission en entreprise : repérer le panneau de brassage ou la baie, lire les étiquettes (photo si autorisée).
