📖 Cours – Le switch administrable

Bac Pro CIEL – Première – E31 – S05

Important

Une idée à la fois. Réponds à la question avant de déplier la réponse.

🎯 À la fin de ce cours, tu sauras

• expliquer ce qu'un switch administrable apporte ;
• naviguer dans les modes de la console ;
• lire l'état d'un switch (show) ;
• configurer les réglages de base et sauvegarder.

---

1. Pourquoi « administrable » ?

🤔 Avant de lire : à ton avis ?

Le switch 8 ports de la salle de TP marche dès qu'on le branche. Qu'est-ce qui pourrait manquer dans une entreprise de 50 postes ?

Voir la réponse

On ne peut ni le nommer, ni savoir quel poste est sur quel port, ni couper un port inutilisé, ni séparer les services (VLAN), ni le superviser, ni le protéger d'un intrus. Un switch non administrable subit ; un switch administrable se pilote.

💡 L'idée

	Switch non administrable	Switch administrable
Configuration	Aucune	Nom, adresses, ports, VLAN…
Connaître l'état	Voyants seulement	Commandes show
Sécurité	Aucune	Mots de passe, ports désactivés, SSH
Administration à distance	Non	Oui (SSH)
Prix	~20 €	de 150 € à plusieurs milliers

On s'y connecte par la console (câble série ou USB) pour la première configuration, puis à distance (SSH).

✅ Vérifie que tu as compris

Le switch est neuf, sans adresse IP : peux-tu t'y connecter par SSH ? Pourquoi ?

Voir la réponse

Non : SSH passe par le réseau, il faut donc une adresse IP de gestion sur le switch. La première configuration se fait forcément par la console.

---

2. La console : modes et commandes show

🤔 Avant de lire : à ton avis ?

Sur ton PC, on ne peut pas tout faire en étant simple utilisateur : il faut parfois « administrateur ». Où retrouve-t-on cette idée sur un switch ?

Voir la réponse

Dans les modes de la console : utilisateur (>, on regarde un peu), privilégié (#, on regarde tout), configuration ((config)#, on modifie).

💡 L'idée

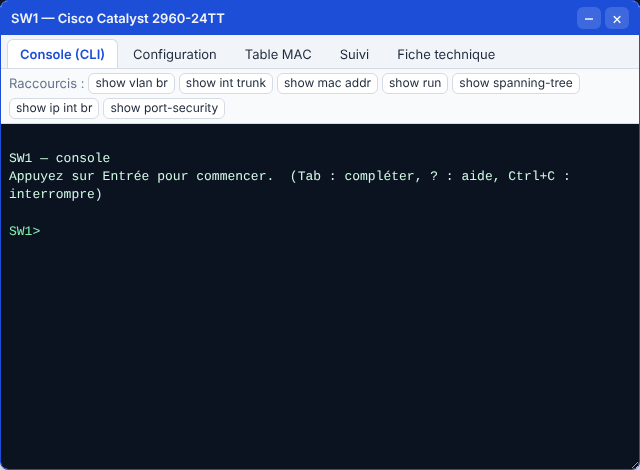

La console du simulateur : SW1> = mode utilisateur ; il faut taper enable.

Les commandes de lecture (show), à connaître :

Commande	Ce qu'elle montre
show version	Modèle, version, adresse MAC de base
show interfaces status	Tous les ports : connecté ou non, VLAN, vitesse
show mac address-table	Quelle MAC est derrière quel port
show cdp neighbors	Quels équipements Cisco sont branchés sur quel port (retrouver un câble)
show ip interface brief	Les adresses IP et l'état des interfaces
show running-config	La configuration en cours
show startup-config	La configuration sauvegardée (celle du prochain démarrage)

Tip

Trois astuces de console : ? affiche l'aide ; Tab complète une commande ; on peut abréger (sh int st = show interfaces status).

La table MAC : le switch apprend tout seul

Quand une trame arrive sur un port, le switch note sa MAC source dans sa table. S'il connaît la MAC destination, il envoie seulement sur le bon port ; sinon il diffuse.

SW#show mac address-table
Vlan    Mac Address       Type        Ports
   1    0014.2200.001d    DYNAMIC     Fa0/1
   1    0014.2200.001f    DYNAMIC     Fa0/2
   1    0014.2200.0021    DYNAMIC     Gi0/1

✅ Vérifie que tu as compris

La table MAC est vide juste après un clear mac address-table dynamic. Que se passe-t-il quand PC1 envoie une trame à PC2 ?

Voir la réponse

Le switch apprend la MAC de PC1 (port Fa0/1), mais ne connaît pas PC2 : il diffuse la trame sur tous les ports. Dès que PC2 répond, il apprend aussi sa MAC, et les trames suivantes vont directement au bon port.

---

3. Configurer les bases

🤔 Avant de lire : à ton avis ?

Tu installes un switch dans une baie. Pour qu'un collègue s'y retrouve dans un an, que dois-tu écrire dessus (dans sa configuration) ?

Voir la réponse

Son nom, à quoi sert chaque port (« PC compta », « Serveur »), une bannière d'avertissement, des mots de passe, et couper les ports inutilisés.

💡 L'idée : la liste de contrôle

Étape	Commandes
Nom	hostname SW-ATELIER
Accès privilégié protégé	enable secret MonMotDePasse
Bannière	banner motd #Acces reserve au personnel#
Décrire les ports	interface fa0/1 puis description PC-COMPTA
Couper les ports libres	interface range fa0/4 - 24 puis shutdown
Adresse de gestion	interface vlan 1 → ip address 192.168.10.2 255.255.255.0 → no shutdown ; puis ip default-gateway 192.168.10.1
Sauvegarder	write memory (ou copy running-config startup-config)

Warning

enable secret, jamais enable password : le secret est haché (illisible), le password est en clair. Sans write memory, la configuration est perdue au prochain redémarrage du vrai switch.

✅ Vérifie que tu as compris

Pourquoi désactive-t-on (shutdown) les ports libres ?

Voir la réponse

Pour empêcher quelqu'un de brancher un PC sur une prise inutilisée et d'accéder au réseau. Un port coupé ne transmet rien.

---

4. Administrer à distance : SSH

🤔 Avant de lire : à ton avis ?

On peut aussi administrer un switch avec Telnet. Pourquoi les entreprises interdisent-elles Telnet ?

Voir la réponse

Telnet envoie tout en clair, mot de passe compris : une capture suffit à le lire (on l'a vu en S04 avec HTTP). SSH chiffre l'échange.

💡 L'idée

Les commandes pour activer SSH :

ip domain-name atelier.local
username admin privilege 15 secret Adm1n!
crypto key generate rsa modulus 1024
ip ssh version 2
line vty 0 4
 transport input ssh
 login local

Depuis un PC : ssh admin@192.168.10.2.

Commande	Rôle
ip domain-name	Nécessaire pour fabriquer les clés
username … secret …	Le compte d'administration
crypto key generate rsa	Les clés de chiffrement
line vty 0 4	Les 5 « terminaux virtuels » (connexions à distance)
transport input ssh	Seul SSH est accepté (pas Telnet)

✅ Vérifie que tu as compris

Quelle ligne interdit Telnet ?

Voir la réponse

transport input ssh : seul SSH est accepté sur les lignes vty.

---

📌 Vocabulaire

Mot	Définition
Administrable (manageable)	Qu'on peut configurer et superviser
CLI	Interface en ligne de commande
Console	Port (ou connexion) de première configuration
running-config	Configuration en cours (en mémoire vive)
startup-config	Configuration sauvegardée (relue au démarrage)
SVI (interface vlan 1)	Adresse IP du switch lui-même
vty	Lignes de connexion à distance

🏁 Retiens l'essentiel

• Un switch administrable se pilote en ligne de commande, dans des modes.
• show … pour lire, configure terminal pour modifier.
• Les bases : nom, secret, descriptions, ports libres coupés, IP de gestion, SSH.
• write memory pour ne rien perdre.

➡️ Suite : le TP.
