🛠️ TP – Réceptionner un câblage : tests et fibre
Bac Pro CIEL – Première – E31 – S13 – binôme, on échange les rôles à chaque partie
Note
Mission. MécaPro réceptionne le câblage de deux bâtiments. Plusieurs câbles posés ne fonctionnent pas. Ta mission : trouver les câbles du mauvais type (simulateur), lire des rapports de test pour décider d'accepter ou de refuser chaque liaison, vérifier de vraies liaisons si le matériel est disponible, et dimensionner une liaison fibre.
Temps prévu : 3 h 30. Prérequis : cours S13 lu.
Binôme : __ / ____
Partie A – Les câbles du mauvais type (simulateur, ≈ 45 min)

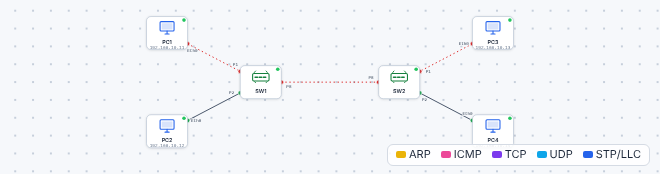

Ouvre le simulateur, puis Ouvre p13-cables.json.
Note
Le fichier active l'option « Câbles stricts » : le simulateur vérifie le type de câble (droit, croisé, fibre). Un câble inadapté apparaît en pointillé rouge : le lien ne monte pas.
| Équipement | Adresse |
|---|---|
PC1, PC2 (bâtiment A, sur SW1) |
192.168.10.11 / .12 |
PC3, PC4 (bâtiment B, sur SW2) |
192.168.10.13 / .14 |
A1. Constater
| Test | Résultat |
|---|---|
PC1 → ping 192.168.10.12 |
|
PC3 → ping 192.168.10.14 |
|
PC1 → ping 192.168.10.13 |
|
PC2 → ping 192.168.10.14 |
A2. Trouver les câbles défectueux
Clique chaque câble en pointillé rouge : l'inspecteur indique son type (droit, croisé, fibre) et ses extrémités.
| Câble (extrémités) | Type actuel | Type correct | Pourquoi ? |
|---|---|---|---|
Aide – les règles du mode « câbles stricts »
- Poste ↔ switch : câble droit.
- Switch ↔ switch : câble croisé.
- Fibre : seulement entre ports optiques ; un PC et un switch cuivre n'ont pas de port optique.
(Les équipements récents sont « auto-MDI-X » et se passent du câble croisé ; ici, on le travaille pour comprendre le principe.)
A3. Remplacer
Pour chaque câble faux : clique-le → Supprimer, puis recrée-le avec l'outil Câble en choisissant le bon type.
✅ Point de contrôle : les 4 pings répondent, plus aucun câble en pointillé rouge.
❓ Pourquoi un câble de mauvais type ne donne-t-il pas simplement un lien « plus lent » ? ____
🔁 Échange des rôles.
Partie B – Lire des rapports de test (≈ 40 min)
Voici trois rapports de la réception du câblage :
| Liaison | Verdict | Cause du défaut | Action proposée |
|---|---|---|---|
| A – bureau 12 | |||
| B – atelier 03 | |||
| C – accueil 01 |
❓ Si tu n'avais que les voyants du switch, aurais-tu vu le défaut de la liaison C ? Pourquoi ? ____
❓ Pour la liaison B (103 m), propose deux solutions : ____
Rapports supplémentaires — à toi de juger :
| Longueur | Cartographie | Atténuation | NEXT | Ton verdict |
|---|---|---|---|---|
| 82 m | OK | OK (+4 dB) | OK (+6 dB) | |
| 76 m | paire 4-5 coupée | — | — | |
| 91 m | OK | ÉCHEC (−0,5 dB) | OK |
🔁 Échange des rôles.
Partie C – Tester de vrais câbles (≈ 40 min, si matériel disponible)
Note
Sans matériel : passe à la partie D et fais l'exercice 3 de la fiche.
Avec un testeur de câble (cartographie + longueur) et trois câbles étiquetés 1, 2, 3 :
| Câble | Longueur mesurée | Cartographie (OK / défaut + lequel) | Conclusion |
|---|---|---|---|
| 1 | |||
| 2 | |||
| 3 |
Observe : un câble avec une paire coupée donne-t-il un voyant allumé sur un switch ? À quelle vitesse ? ____
Warning
Ne jamais brancher un testeur de câble sur un port actif d'un switch ou d'un équipement sous tension, sauf si la fiche du testeur l'autorise.
Fibre (avec matériel)
- Avec un détecteur ou la fiche du technicien, identifie : monomode ou multimode ? type de connecteur (LC, SC) ?
- Nettoie les extrémités avec le kit.
- Avec la source lumineuse visible (VFL) à une extrémité, vérifie la continuité : la lumière rouge sort-elle à l'autre bout ?
| Jarretière | Gaine (couleur) | Connecteurs | Continuité (VFL) |
|---|---|---|---|
| 1 | |||
| 2 |
Warning
Ne regarde JAMAIS dans une fibre ni dans un port optique, même si tu penses qu'il est éteint. Ne dirige jamais la VFL vers un œil.
Partie D – Dimensionner une liaison fibre (≈ 35 min)
MécaPro relie son atelier (bâtiment B) au bâtiment de stockage, à 1,8 km, avec une fibre monomode (2 connecteurs, 2 soudures).
| Calcul | Résultat |
|---|---|
| Perte de la fibre (1,8 km × 0,4 dB/km) | |
| Pertes des connecteurs (2 × 0,5 dB) | |
| Pertes des soudures (2 × 0,1 dB) | |
| Perte totale | |
| Budget de l'émetteur (exemple) | 6 dB |
| Marge | |
| Conforme ? |
❓ Le même trajet en multimode 850 nm (3,5 dB/km) serait-il possible ? Calcule : ____
❓ Quel module SFP faut-il acheter (monomode ou multimode) ? Pourquoi les deux bouts doivent-ils être identiques ? ____
Partie E – Fiche de résultats et sécurité (≈ 30 min, individuel)
Remplis la fiche de résultats et réponds au QCM sécurité de la fiche d'exercices.
🏁 Bilan
Oral (2 min par élève)
- Pourquoi un voyant allumé ne suffit-il pas pour accepter un câblage ?
- Cuivre ou fibre : comment choisir ?
- Quelle règle de sécurité te semble la plus importante ? Pourquoi ?
| Mon auto-évaluation | 😟 | 🙂 | 😀 |
|---|---|---|---|
| Je choisis le bon type de câble | |||
| Je lis un rapport de test | |||
| Je distingue fibre monomode / multimode | |||
| Je calcule un bilan optique | |||
| Je connais les règles de sécurité |
🔍 Dépannage
| Symptôme | Cause probable | Que faire |
|---|---|---|
| Aucun voyant | Câble coupé, mauvais type, port éteint | Tester le câble, changer de port |
| Lien à 100 Mb/s au lieu de 1 Gb/s | Une paire cassée, câble de catégorie trop basse | Cartographie, remplacer |
| Beaucoup d'erreurs (CRC) | Diaphonie, trop long, mauvais sertissage | Rapport de test |
| Fibre : pas de lien | Tx/Rx inversés, connecteur sale, modules incompatibles | Inverser les fibres, nettoyer, vérifier mono/multi |
| Fibre : lien instable | Courbure trop serrée, perte élevée | Rayon de courbure, bilan optique |
Tip
Passeport d'autonomie : ligne « Tester un lien cuivre, lire un rapport et calculer un bilan optique » → semi-guidé ✔.
➡️ Mission en entreprise : repérer des liaisons fibre ou des rapports de test.
