🛠️ TP – Configurer un switch administrable neuf

Bac Pro CIEL – Première – E31 – S05 – binôme, on échange les rôles à chaque partie

Note

Mission. Un atelier vient de recevoir un switch Cisco Catalyst 2960 neuf, avec sa configuration d'usine. Il relie trois postes et un serveur. Ta mission : le prendre en main, le nommer, le protéger, décrire ses ports, lui donner une adresse de gestion, l'administrer à distance et sauvegarder.

Temps prévu : 3 h 30. Prérequis : cours S05 lu.

Binôme : __ / ____

Mise en place

  1. Ouvre le simulateur, puis Ouvre p05-switch.json.

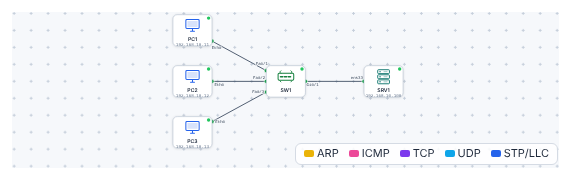

Le réseau de départ

Équipement Adresse IP Branché sur
PC1 (Compta) 192.168.10.11 Fa0/1
PC2 (Atelier) 192.168.10.12 Fa0/2
PC3 (Accueil) 192.168.10.13 Fa0/3
SRV1 (Serveur) 192.168.10.100 Gi0/1
  1. Double-clique sur SW1 → onglet Console (CLI), puis appuie sur Entrée.

Tip

Besoin d'aide ? Tape ? pour la liste des commandes possibles dans le mode courant, ou garde l'aide-mémoire sous la main.

Partie A – Explorer le switch (≈ 30 min)

Tape les commandes suivantes et note ce que tu lis.

enable
show version
show interfaces status
show mac address-table
show ip interface brief
Question Ta réponse
Quel est le modèle ? Quelle version d'IOS ?
Combien de ports Fast Ethernet ? De ports Gigabit ?
Quels ports sont connectés ?
Combien d'adresses MAC dans la table ? Sur quels ports ?
Le switch a-t-il une adresse IP ?

✅ Point de contrôle : tu retrouves, dans la table MAC, chaque PC sur son port.

Expérience : la table MAC apprend

  1. Tape clear mac address-table dynamic puis show mac address-table : vide ?
  2. Depuis PC1, lance ping 192.168.10.100.
  3. Retape show mac address-table : qui est apparu ? ____

❓ Pourquoi PC2 et PC3 ne sont-ils pas dans la table, alors qu'ils sont branchés ? ____

Aide

Le switch n'apprend une MAC que quand la machine envoie une trame. PC2 et PC3 n'ont encore rien envoyé.

🔁 Échange des rôles.

Partie B – Le nommer et le protéger (≈ 35 min)

Passe en mode configuration et tape :

configure terminal
hostname SW-ATELIER
enable secret Cisco123
banner motd #Acces reserve au personnel#
end

Warning

Cisco123 est un exemple de TP. Choisis ton propre mot de passe (≥ 10 caractères) et note-le : ____
(En entreprise, jamais sur une feuille collée au switch : un coffre de mots de passe.)

Vérifie :

Test Résultat
Le prompt est maintenant…
Tape exit puis enable : que demande le switch ?
show running-config : quelle ligne contient le secret ? Est-il lisible ?

✅ Point de contrôle : le prompt est SW-ATELIER# et le secret apparaît haché dans la configuration.

❓ Quelle est la différence entre enable secret et enable password ? ____

🔁 Échange des rôles.

Partie C – Décrire et sécuriser les ports (≈ 35 min)

C1. Décrire les ports utilisés

configure terminal
interface fa0/1
 description PC-COMPTA
 exit
interface fa0/2
 description PC-ATELIER
 exit
interface fa0/3
 description PC-ACCUEIL
 exit
interface gi0/1
 description SERVEUR
 exit
end
show interfaces status

✅ Point de contrôle : la colonne Name de show interfaces status affiche les descriptions.

C2. Couper les ports libres

configure terminal
interface range fa0/4 - 24
 shutdown
 end
show interfaces status
Question Réponse
Combien de ports sont maintenant disabled ?
Que se passe-t-il si tu branches un PC sur Fa0/10 ?

❓ Pourquoi est-ce une bonne pratique de sécurité ? ____

🔁 Échange des rôles.

Partie D – Adresse de gestion et SSH (≈ 40 min)

D1. Une adresse pour le switch

configure terminal
interface vlan 1
 ip address 192.168.10.2 255.255.255.0
 no shutdown
 exit
ip default-gateway 192.168.10.1
end
show ip interface brief

Teste depuis PC1 : ping 192.168.10.2.

✅ Point de contrôle : le ping répond (le switch est joignable en tant que machine).

D2. Activer SSH

configure terminal
ip domain-name atelier.local
username admin privilege 15 secret Adm1n!
crypto key generate rsa modulus 1024
ip ssh version 2
line vty 0 4
 transport input ssh
 login local
 end
show ip ssh

Warning

Mot de passe d'exemple : change Adm1n! pour le tien : ____
(1024 bits est la valeur du simulateur ; sur du matériel réel, on utilise 2048.)

Depuis PC1 :

ssh admin@192.168.10.2

Le client demande Username: (tape admin) puis Password:. Tape ensuite show ip interface brief : tu es sur le switch, à distance.

✅ Point de contrôle : tu obtiens le prompt SW-ATELIER# depuis PC1.

❓ Pourquoi transport input ssh et pas telnet ? ____

🔁 Échange des rôles.

Partie E – Sauvegarder (≈ 15 min)

show startup-config
write memory
show startup-config
Avant write memory Après
show startup-config :

❓ Que se passerait-il, sur un vrai switch, si on coupe le courant avant write memory ? ____

✅ Point de contrôle : show startup-config contient hostname SW-ATELIER.

Enregistre aussi ton travail dans le simulateur (Enregistrer → TP-S05-tonnom.json).

Partie F – Fiche d'identité et contrôle (≈ 30 min, individuel)

  1. Remplis la fiche d'identité du switch :
Élément Valeur
Nom
Modèle
Adresse de gestion
Passerelle
Ports utilisés (avec description)
Ports désactivés
Accès à distance
Date de la dernière sauvegarde

  1. Contrôle final (coche) :

  2. Le switch s'appelle SW-ATELIER

  3. Un enable secret est défini
  4. Les 4 ports utilisés ont une description
  5. Les ports Fa0/4 à Fa0/24 sont désactivés
  6. PC1 joint 192.168.10.2 (ping)
  7. SSH fonctionne depuis PC1
  8. La configuration est sauvegardée

🏁 Bilan

Oral (2 min par élève)

  1. Pourquoi configure-t-on un switch qui marche « tout seul » ?
  2. Quelle différence entre running-config et startup-config ?
  3. Pourquoi SSH plutôt que Telnet ?
Mon auto-évaluation 😟 🙂 😀
Je navigue entre les modes de la console
Je lis l'état du switch avec show
Je configure nom, secret, ports
Je configure SSH et je m'y connecte

🔍 Dépannage

Symptôme Cause probable Que faire
% Invalid input detected Mauvais mode ou faute de frappe Vérifier le prompt (#, (config)#), utiliser ?
show refusé en > Mode utilisateur Taper enable
Pas de ping vers 192.168.10.2 interface vlan 1 en shutdown interface vlan 1 puis no shutdown
SSH : Login invalid Mauvais nom ou mot de passe Retaper admin puis le mot de passe (majuscules !)
crypto key generate refusé Pas de ip domain-name / pas de nom de switch Faire ip domain-name … d'abord

Tip

Passeport d'autonomie : ligne « Configurer les bases d'un switch (nom, secret, ports, SSH) » → guidé ✔.

➡️ Mission en entreprise : noter la marque, le nombre de ports et la méthode de connexion d'un switch de l'entreprise.
