🛠️ TP – Deux erreurs d'adressage
Bac Pro CIEL – Première – E31 – S06 – binôme, on échange les rôles à chaque partie
Note
Mission. Un technicien a découpé le réseau 192.168.1.0/24 en deux sous-réseaux /26 : le sous-réseau A (Direction : PC1, PC2) et le sous-réseau B (Atelier : PC3, PC4). Rien ne marche comme prévu. Ta mission : trouver les deux erreurs, les corriger et prouver que c'est réparé.
Temps prévu : 1 h 45. Prérequis : cours S06 lu (§1 à §3).
Binôme : __ / ____
Mise en place
Ouvre le simulateur, puis Ouvre p06-sousreseaux.json.
| Poste | Service | Adresse | Masque |
|---|---|---|---|
PC1 |
A – Direction | 192.168.1.10 | 255.255.255.192 |
PC2 |
A – Direction | 192.168.1.70 | 255.255.255.192 |
PC3 |
B – Atelier | 192.168.1.71 | 255.255.255.192 |
PC4 |
B – Atelier | 192.168.1.80 | 255.255.255.0 |
Tip

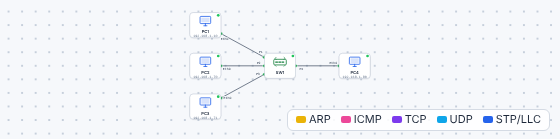

Tout est branché sur le même switch : physiquement, c'est un seul réseau. Ce sont les adresses et les masques qui font les sous-réseaux.
Partie A – Prévoir avant de tester (≈ 20 min)
Sans rien lancer, remplis avec ce que tu as appris au cours (§2) :
| Poste | Sous-réseau dans lequel il est réellement (réseau /26) | Dans quel service il devrait être |
|---|---|---|
PC1 |
A | |
PC2 |
A | |
PC3 |
B | |
PC4 |
B |
❓ Quel poste est mal placé ? ____
Aide
Pour chaque adresse, divise le dernier octet par 64 : 0 à 63 → réseau .0 ; 64 à 127 → réseau .64.
Prédis : PC1 pourra-t-il joindre PC2 ? PC3 joindra-t-il PC4 ? ____
Partie B – Tester et observer (≈ 35 min)
Dans le simulateur, ouvre un terminal sur chaque PC et teste :
| Test | Résultat (copie le message) | Conforme à ta prédiction ? |
|---|---|---|
PC1 → ping 192.168.1.70 (PC2) |
||
PC3 → ping 192.168.1.80 (PC4) |
||
PC4 → ping 192.168.1.10 (PC1) |
||
PC1 → ping 192.168.1.80 (PC4) |
Le cas étrange : « dans un sens seulement »
PC4 → PC1 ne donne pas le même message que PC1 → PC4. Pour comprendre, regarde les trames :

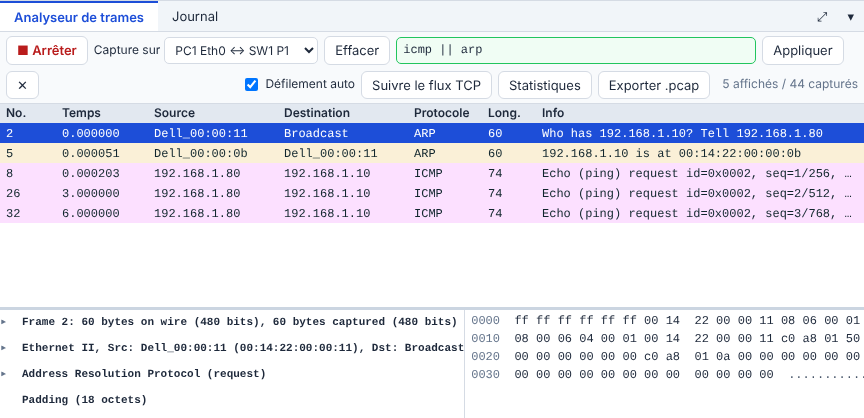

- Ouvre l'analyseur de trames (panneau du bas), capture sur le lien PC1 ↔ SW1.
- Dans le filtre, tape
icmp || arp, Appliquer. - Lance
ping 192.168.1.10depuisPC4.
| Question | Ta réponse |
|---|---|
PC4 fait d'abord un ARP : que demande-t-il ? |
|
PC1 répond-il à l'ARP ? |
|
Les requêtes ICMP (Echo request) arrivent-elles à PC1 ? |
|
| Y a-t-il des Echo reply (réponses) ? |
❓ Pourquoi PC1 ne répond-il pas, alors que la requête est arrivée ?
Aide
PC1 doit répondre à 192.168.1.80. Avec son masque /26, il compare : 192.168.1.80 est-il dans son réseau (192.168.1.0/26) ? Non ! Il envoie donc la réponse à sa passerelle… qu'il n'a pas. La réponse ne part pas.
Important
Un masque est une opinion de chaque machine. Quand deux machines ne sont pas d'accord sur ce qui est « le même réseau », on obtient des pannes dans un seul sens — les plus difficiles à comprendre.
🔁 Échange des rôles.
Partie C – Corriger (≈ 20 min)
- Corrige
PC2: choisis une adresse libre dans le sous-réseau A (192.168.1.0/26). Adresse choisie : ____ - Corrige
PC4: mets-lui le bon masque : ____
Warning
N'utilise jamais l'adresse du réseau (.0, .64) ni celle de diffusion (.63, .127). Elles ne s'attribuent pas à une machine.
✅ Point de contrôle : PC1 ↔ PC2 répondent dans les deux sens ; PC3 ↔ PC4 aussi.
Partie D – Prouver que c'est réparé (≈ 20 min)
Complète :
| Test | Résultat attendu | Résultat obtenu |
|---|---|---|
PC1 → PC2 |
répond | |
PC2 → PC1 |
répond | |
PC3 → PC4 |
répond | |
PC4 → PC3 |
répond | |
PC1 → PC3 |
ne répond pas (autre sous-réseau) |
❓ Pourquoi PC1 ne joint-il toujours pas PC3 alors qu'ils sont sur le même switch ? ____
Aide
Ils sont dans deux sous-réseaux différents (A et B). Pour passer de l'un à l'autre il faut un routeur. On le verra en S07.
✅ Point de contrôle : les 5 tests sont conformes. Enregistre ton travail (Enregistrer → TP-S06-tonnom.json).
🏁 Bilan
Oral (2 min par élève)
- Comment une machine sait-elle si une adresse est dans son réseau ?
- Quelle était l'erreur de
PC2? DePC4? - Pourquoi les pannes « dans un sens seulement » existent-elles ?
| Mon auto-évaluation | 😟 | 🙂 | 😀 |
|---|---|---|---|
| Je sais dire dans quel sous-réseau est une adresse | |||
| Je repère une erreur de masque | |||
| Je lis un ping et une capture pour comprendre une panne |
🔍 Dépannage
| Symptôme | Cause probable | Que faire |
|---|---|---|
| « Délai d'attente dépassé » | La requête part mais pas de réponse | Vérifier masques des deux côtés |
| « Échec général » | Destination hors du réseau et pas de passerelle | Même sous-réseau ? Sinon : routeur |
| Changement d'IP sans effet | Fenêtre non validée | Valider, puis refaire ipconfig |
Tip
Passeport d'autonomie : ligne « Placer une adresse dans un sous-réseau et corriger un masque » → guidé ✔.
