📖 Cours – Les adresses IP

Bac Pro CIEL – Seconde – E31 – S11

🎯 À la fin de ce cours, tu sauras

• expliquer pourquoi une machine a besoin d'une adresse IP ;
• lire un octet (8 interrupteurs) et le convertir ;
• lire une adresse 192.168.1.11 et un masque 255.255.255.0 (/24) ;
• dire quelle est l'adresse du réseau, de diffusion et la plage utilisable ;
• reconnaître une adresse privée ;
• configurer une IP statique et tester ;
• trouver une erreur d'adressage avec le message du ping.

---

1. Pourquoi une adresse ?

🤔 Retour sur l'énigme de S10

Deux PC reliés par un switch, voyants verts… et ils ne se parlaient pas. Qu'avait-on vu avec ipconfig ? Une adresse IPv4 vide.

Question : pourquoi cette absence d'adresse suffit-elle à les empêcher de se parler ?

Voir la réponse

Sur un réseau, les données voyagent sous forme de paquets, comme des lettres. Une lettre sans adresse d'expéditeur ni de destinataire ne peut pas être livrée : le switch ne sait pas à qui la remettre, et le destinataire ne sait pas à qui répondre. Chaque machine doit avoir une adresse unique.

💡 L'idée : la rue et le numéro

• Le nom de la rue est le réseau : toutes les maisons de la rue le partagent.
• Le numéro est la machine : il est différent pour chaque maison.
• Deux maisons de la même rue peuvent se parler directement. Pour une autre rue, il faut passer par un carrefour (la passerelle : la box, le routeur).

Tip

Adresse IP = réseau + machine. Deux machines doivent être dans le même réseau (même « rue ») pour se parler directement.

---

2. Un octet, c'est 8 interrupteurs

🤔 À ton avis ?

Un ordinateur ne comprend que deux états : le courant passe (1) ou ne passe pas (0). Comment peut-il représenter le nombre 192 avec seulement des 0 et des 1 ?

Voir la réponse

En utilisant plusieurs interrupteurs côte à côte (8 pour un octet), chacun ayant une valeur : 128, 64, 32, 16, 8, 4, 2, 1. On additionne les valeurs des interrupteurs allumés.

Méthode pour passer du décimal au binaire : on part de 128 et on se demande à chaque fois : « est-ce que ça rentre ? »

Exemple pour 168 :

Valeur	128	64	32	16	8	4	2	1
Reste avant	168	40	40	8	8	0	0	0
Ça rentre ?	oui (168 ≥ 128)	non (40 < 64)	oui (40 ≥ 32)	non (8 < 16)	oui (8 ≥ 8)	non	non	non
Interrupteur	1	0	1	0	1	0	0	0

Donc 168 = 10101000.

Dans l'autre sens (binaire → décimal) : on additionne les valeurs des interrupteurs allumés. 11000000 = 128 + 64 = 192.

Note

Pourquoi 255 maximum ? Quand les 8 interrupteurs sont allumés : 128+64+32+16+8+4+2+1 = 255. Donc un octet va de 0 à 255 (256 valeurs).

✅ Vérifie que tu as compris

Q1. Quelle valeur représente 00001010 ?

Réponse

8 + 2 = 10.

Q2. Écris 255 et 0 en binaire.

Réponse

255 = 11111111 ; 0 = 00000000.

Q3. Pourquoi une adresse IP ne contient-elle jamais le nombre 256 ?

Réponse

Parce qu'un octet ne peut pas dépasser 255 (tous les interrupteurs allumés).

---

3. L'adresse IPv4 et le masque /24

Une adresse IPv4 = 4 octets (4 nombres de 0 à 255) séparés par des points : 192.168.1.11.

Le masque : où coupe-t-on ?

Le masque de sous-réseau dit où se situe la coupure entre « la rue » et « le numéro » :

Masque	Notation courte	Lecture
255.255.255.0	/24	Les 3 premiers octets = réseau ; le dernier = machine

Important

Cette année, on utilise uniquement le masque 255.255.255.0 (/24). Le « /24 » veut dire : 24 interrupteurs allumés au début (3 octets de 8). On étudiera d'autres masques en Première.

Deux machines sont dans le même réseau si leurs trois premiers nombres sont identiques (avec un /24) :

Machine 1	Machine 2	Même réseau ?
192.168.1.11	192.168.1.12	✅ oui
192.168.1.11	192.168.2.12	❌ non (3ᵉ nombre différent)
192.168.1.11	192.168.11.12	❌ non (3ᵉ nombre différent)

Les adresses spéciales d'un réseau /24

Dans le réseau 192.168.1.0/24 :

Adresse	Nom	Rôle	Attribuable à une machine ?
192.168.1.0	Adresse du réseau	Le « nom de la rue »	❌ non
192.168.1.1 à 192.168.1.254	Plage utilisable (254 adresses)	Les machines	✅ oui
192.168.1.255	Adresse de diffusion (broadcast)	« À tout le monde de la rue »	❌ non

Adresses privées et publiques

Les adresses privées servent dans les réseaux locaux. Beaucoup de réseaux utilisent les mêmes (la plupart des box sont en 192.168.1.0/24 !) : ça ne pose pas de problème, car elles ne sortent jamais sur Internet telles quelles (la box les remplace, nous le verrons en S13).

✅ Vérifie que tu as compris

Q4. Dans 192.168.1.0/24, combien de machines peut-on brancher ?

Réponse

254 (de .1 à .254) ; .0 et .255 sont réservées.

Q5. 192.168.5.20 et 192.168.5.200 sont-elles dans le même réseau ? Et 192.168.5.20 et 192.168.50.20 ?

Réponse

Oui pour la première paire (192.168.5 identique). Non pour la seconde (192.168.5 ≠ 192.168.50).

Q6. L'adresse 192.168.1.255 peut-elle être donnée à un PC ? Pourquoi ?

Réponse

Non : c'est l'adresse de diffusion du réseau (message destiné à toutes les machines). L'attribuer à un PC créerait la confusion.

Q7. 172.20.4.5 est-elle une adresse privée ? Et 8.8.8.8 ?

Réponse

172.20.4.5 : oui (plage 172.16 à 172.31). 8.8.8.8 : non (publique).

---

4. Configurer une adresse IP statique

Statique = on choisit nous-mêmes l'adresse (par opposition à dynamique : la machine l'obtient automatiquement, c'est le DHCP, vu en S12).

Un plan d'adressage avant de commencer

Tip

Avant de configurer, on écrit un plan. C'est un tableau qui dit qui a quelle adresse. Sans plan, on fait des doublons.

Machine	Rôle	Adresse IP	Masque
PC1	Poste Windows	192.168.1.11	255.255.255.0
PC2	Poste Linux	192.168.1.12	255.255.255.0
PC3	Portable	192.168.1.13	255.255.255.0

Sous Windows

Paramètres → Réseau et Internet → Ethernet → Modification des paramètres IP → Manuel (ou Windows + R, ncpa.cpl, propriétés IPv4) :

• Adresse IP : 192.168.1.11 ; masque : 255.255.255.0 ; passerelle : vide pour l'instant.

Sous Linux (bureau Ubuntu)

Paramètres → Réseau → ⚙ de la carte filaire → onglet IPv4 → Manuel : adresse, masque (255.255.255.0), passerelle vide.

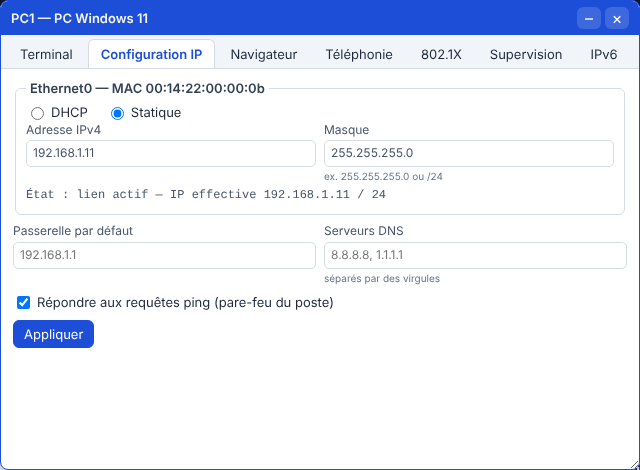

Dans le simulateur

Double-clic sur le PC → onglet Configuration IP → Statique → adresse et masque → Appliquer.

Vérifier

C:\> ipconfig             (Windows)
C:\> ipconfig /all         (Windows : plus de détails, dont l'adresse MAC)
C:\> getmac                (Windows : seulement l'adresse MAC)
$ ip a                    (Linux)

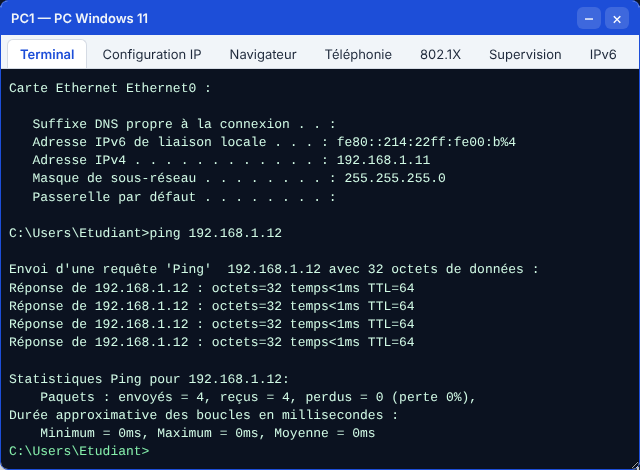

puis ping d'une autre machine. Si ça marche :

---

5. Quand ça ne marche pas : le message du ping est un indice

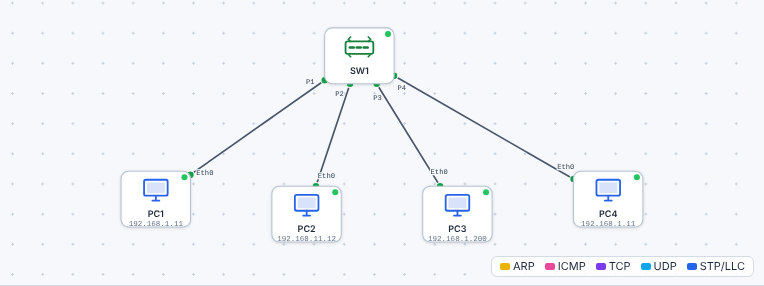

Dans le simulateur, voici trois erreurs d'adressage courantes (TP : chasse aux erreurs) :

Erreur	Exemple	Ce qu'on observe
Faute de frappe dans l'adresse	192.168.11.12 au lieu de 192.168.1.12	« échec général » : l'autre machine est dans un autre réseau
Mauvais masque	255.255.255.128 (/25) au lieu de /24	Un côté envoie mais l'autre ne sait pas répondre : « délai dépassé »
Doublon	Deux machines en 192.168.1.11	Comportement incohérent (réponses perdues, conflit signalé)

Le pare-feu qui bloque le ping

Piège classique : sous Windows, par défaut, le pare-feu bloque les requêtes de ping entrantes. Résultat : un PC Windows peut pinguer les autres mais ne répond pas quand on le pingue.

Warning

Ping qui échoue ≠ panne. Avant de dire « le câble est cassé », vérifie que le pare-feu de l'autre poste n'est pas en cause. Dans le simulateur, la case « Répondre aux requêtes ping » reproduit ce réglage ; sur Windows, la règle à activer s'appelle Partage de fichiers et d'imprimantes (Demande d'écho – ICMPv4 entrant).

✅ Vérifie que tu as compris

Q8. PC1 (192.168.1.11) pingue PC2 configuré 192.168.11.12 : message « échec général ». Pourquoi ?

Réponse

PC2 est dans un autre réseau (192.168.11.x, alors que PC1 est en 192.168.1.x). PC1 ne sait pas où envoyer le paquet : il n'a pas de passerelle.

Q9. PC1 ne peut pas pinguer PC2 (Windows), mais PC2 pingue PC1 sans problème. Quelle est la cause la plus probable ?

Réponse

Le pare-feu de PC2 bloque les pings entrants. Le chemin physique et l'adressage sont corrects (puisque PC2 → PC1 fonctionne).

---

6. Ce qu'il faut retenir

Tip

1. Une adresse IP identifie une machine sur un réseau : réseau + machine.
2. Un octet = 8 interrupteurs (128, 64, 32, 16, 8, 4, 2, 1) → de 0 à 255.
3. /24 = 255.255.255.0 : les 3 premiers nombres = réseau ; .0 = réseau ; .255 = diffusion ; .1 à .254 = machines.
4. Même réseau (3 premiers nombres identiques) = on se parle directement.
5. On écrit un plan d'adressage avant de configurer.
6. Un ping qui échoue : lire le message, penser adresse / masque / doublon / pare-feu.

📖 Vocabulaire

Mot	Définition
Adresse IP	Numéro qui identifie une machine sur un réseau
Octet	8 bits (de 0 à 255)
Masque de sous-réseau	Dit quelle partie de l'adresse est le réseau
Adresse de réseau	Première adresse (.0) : le nom du réseau
Adresse de diffusion	Dernière adresse (.255) : « à tout le monde »
Statique / dynamique	Choisie à la main / donnée automatiquement
Plan d'adressage	Tableau qui dit qui a quelle adresse
Pare-feu	Filtre qui autorise ou bloque des échanges

➡️ Suite : le 🛠️ TP l'adressage.
