🛠️ TP – Suivre les câbles et dessiner le réseau
Bac Pro CIEL – Seconde – E31 – S08 – binôme
Note
Mission. Le responsable de l'établissement n'a aucun schéma du réseau de votre salle. Vous menez l'enquête, vous dessinez le schéma, puis vous le comparez à un modèle dans le simulateur.
Binôme : __ / ____
A. Enquête : suivre le câble (≈ 45 min)
- Choisissez un PC de la salle. Notez son nom : ______
- Suivez son câble : du PC jusqu'à la prise murale (ou directement jusqu'au switch ?).
- Allez à la baie avec l'enseignant. Relevez :
| Question | Ce que je vois |
|---|---|
| Le numéro de la prise murale du PC | |
| Le numéro du port correspondant sur le panneau de brassage | |
| Le port du switch où il est branché (numéro) | |
| Le nom / la marque du switch | |
| Le câble qui part du switch : vers quel équipement ? | |
| Le nom / la marque de la box ou du routeur |
✅ Point de contrôle : vous savez dire, sans regarder, par où passe un PC pour atteindre Internet. ❓ Pourquoi y a-t-il un panneau de brassage entre les prises et le switch ? ____
Aide
Pour ne jamais toucher aux câbles du mur : on change de port avec un simple cordon. C'est plus propre, plus rapide et plus fiable.
B. Schéma papier (≈ 40 min)
Sur une feuille, dessinez le réseau de la salle avec la méthode du cours : équipements → câbles → légende.
Grille de contrôle du schéma :
| Critère | ✅ |
|---|---|
| Titre et date | ☐ |
| Tous les équipements nommés | ☐ |
| Chaque câble relie deux équipements | ☐ |
| Un lien vers Internet | ☐ |
| La topologie est indiquée (ex. « en étoile autour de SW1 ») | ☐ |
| Une légende | ☐ |
| Fidèle à ce que j'ai vu en baie | ☐ |
C. Schéma numérique (≈ 45 min)
Reprenez votre schéma dans draw.io (ou LibreOffice Draw). Respectez la légende du cours. Exportez en PNG et nommez le fichier schema-salle-prenom.png.
D. Retrouver le réseau dans le simulateur (≈ 35 min)

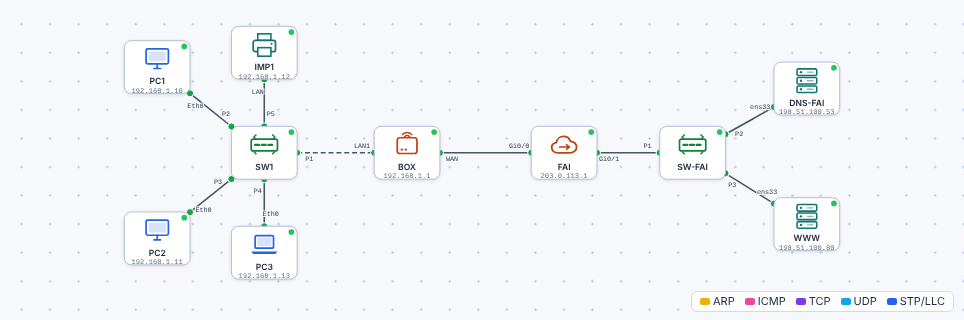

- Ouvrez le simulateur → Ouvrir →
tp/s08-reseau-salle.json.
- Comparez avec votre schéma. Quels équipements reconnaissez-vous ? Lesquels sont différents ?
- Double-cliquez sur PC1 et tapez dans le terminal :
Relevez : l'adresse IP de PC1 : __ ; la passerelle : _. Le ping répond-il ?
4. Ouvrez l'onglet Navigateur de PC3 et allez sur http://www.exemple.fr. Que voyez-vous ? ___
❓ Observe et réponds :
| Question | Réponse |
|---|---|
| Quelle est la topologie du réseau de la salle ? Quel est son point central ? | |
| Quel équipement fait le lien entre le réseau de la salle et Internet ? | |
| Combien d'équipements sont dans le LAN ? | |
| Où se trouve le « WAN » sur ce schéma ? | |
Quel est le client, quel est le serveur dans la consultation de www.exemple.fr ? |
Éléments de réponse
La topologie est en étoile (point central : le switch) ; la box relie le LAN à Internet ; le LAN comprend le switch, 3 postes et l'imprimante ; le WAN est la liaison BOX–FAI ; PC3 est le client, WWW le serveur.
Note
Les adresses (192.168.1.x, 203.0.113.x, 198.51.100.x) ne t'ont pas été expliquées : c'est normal. On les comprendra en S11. Pour l'instant, on observe.
🏁 Bilan
| Mon auto-évaluation | 😟 | 🙂 | 😀 |
|---|---|---|---|
| Je sais suivre le trajet d'une donnée dans le bâtiment | |||
| Je distingue switch, routeur, box | |||
| Je sais dessiner un schéma réseau lisible | |||
| Je sais ce que sont LAN, WAN, Internet |
Tip
Passeport : « Dessiner le schéma d'un petit réseau » → vu en guidé ✔.
➡️ Mission en entreprise : faire un schéma, même approximatif, du réseau de l'entreprise (box, switch, postes, imprimantes).
